產品說明 :
UCE-C1
1
2
3
4
1
自動切線線裝置代號
2
機型 C:筒型繃縫機 F:平台型繃縫機
3
動力 P:氣動式 E:電動式
4
裝置組合代號
UCP-□□
WPC□□
STB□□
UTB□□, UTG□□, UTH□□
切底線裝置

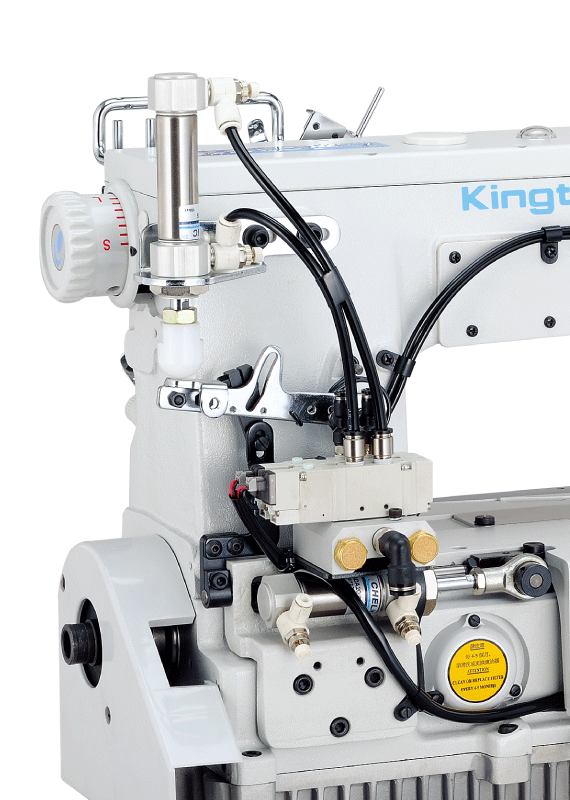

氣動式切線組
| UCP-□□ | 下切 | 上切 | 撥線 | 抬壓腳 | 氣閥 | 適用機型 | 零件冊 |
|---|---|---|---|---|---|---|---|
C1 C2 C3 C4 |
UTB06 | STB02 - STB02 - |
- ✓ ✓* - |
✓ | 2 | CT9711 |
|
C5 C6 |
UTG10 | ✓ - |
- ✓ |
✓ | 3 | CT9811 | |
CA CC |
UTB06B | ✓ | - ✓ |
✓ | 2 | CT9760 | |
D1 D2 D3 D4 |
UTB07 | STB03 - STB03 - |
- ✓ ✓* - |
✓ | 2 | CTD9711 CXD2711 |
|
D5 D6 |
UTG11 | ✓ - |
- ✓ |
✓ | 3 | CTD9811 | |
DA DC |
UTB07B | ✓ | - ✓ |
✓ | 2 | CTD9760 CXD2760 |
* 包裝於附件箱中/ Packed in the accessories box
**氣動UT組尾碼, 無: SMC, C:氣立
**氣動UT組尾碼, 無: SMC, C:氣立
UCE-□□
WPG□□
STC□□
UTC□□
切底線裝置

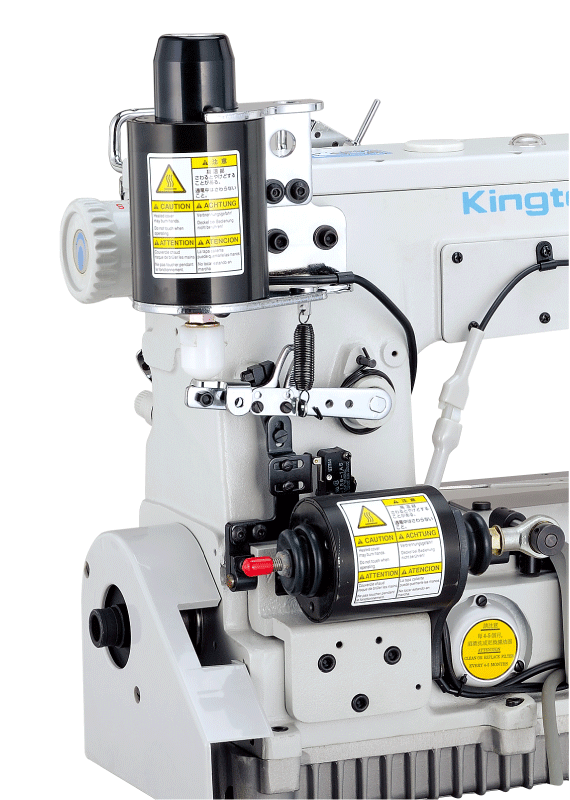

電動式切線組
| UCE-□□ | 下切 | 上切 | 撥線 | 抬壓腳 | 適用機型 | 零件冊 |
|---|---|---|---|---|---|---|
C1 C2 C3 C4 |
UTC06 | STC02 - STC02 - |
- ✓ ✓* - |
✓ | CT9711 |
|
D1 D2 D3 D4 |
UTC07 | STC03 - STC03 - |
- ✓ ✓* - |
✓ | CTD9711 CXD2711 |
|
* 包裝於附件箱中/ Packed in the accessories box
空壓需求
| 空壓需求 | 氣壓 (kgf/cm2) |
消耗量 * (liter/ min) |
|---|---|---|
| UCP (Thread Trimming Only |
4~5 | 10 |
| UCP + Fabric Trimmer (CTD 9085/9311, CX 2085/2311) |
5~6 | 140 |
* 經驗值供參考
