產品說明 :
UCE-FB1
1
2
3
4
1
自動切線線裝置代號
2
機型 C:筒型繃縫機 F:平台型繃縫機
3
動力 P:氣動式 E:電動式
4
裝置組合代號
UCP-□□
WPC□□
STB□□
氣動式切線組
| UCP-□□□ | 下切 | 上切 | 撥線 | 抬壓腳 | 氣閥 | 適用機型 |
|---|---|---|---|---|---|---|
FB1 FB2 FB3 FB4 |
UTB03 | STB03 - STB03 - |
- ✓ ✓* - |
✓ | 2 | CTU9000 |
FB5 FB6 |
UTG03 | ✓ - |
- ✓ |
✓ | 3 | CTU9311 |
FB7 FB8 FB9 |
UTH03 | ✓ - ✓ |
- ✓ ✓* |
✓ | 3 | CTU9000 上下切獨立控制 |
FBA FBC |
UTB05 | ✓ | - ✓ |
✓ | 2 | CTU9060 |
FX1 FX2 FX3 FX4 |
UTB09 | STB03 - STB03 - |
- ✓ ✓* - |

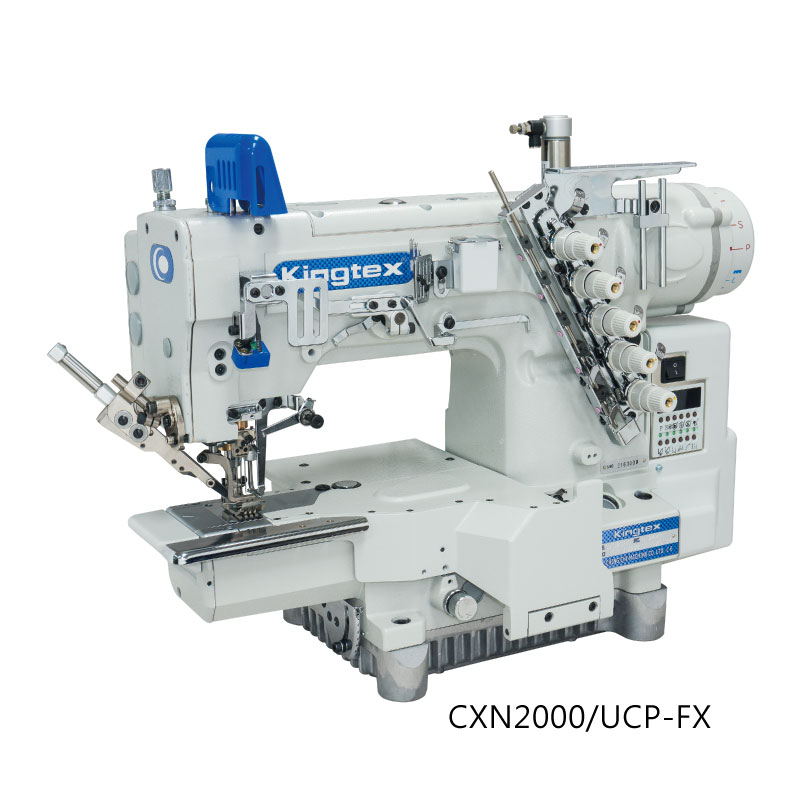

✓ | 2 | CXN2000 |
FX5 FX6 |
UTG09F | ✓ - |
- ✓ |
✓ | 3 | CXN2311 |
FX7 FX8 FX9 |
UTG09F | ✓ - ✓ |
- ✓ ✓* |
✓ | 3 | CXN2000 上下切獨立控制 |
FXA FXC |
UTB09BF | ✓ | ✓ | 2 | CXN2060 |
* 包裝於附件箱中/ Packed in the accessories box
**氣動UT組尾碼, 無: SMC, C:氣立
**氣動UT組尾碼, 無: SMC, C:氣立
UCE-□□
WPG□□
STC□□
電動式切線組
| UCE-□□□ | 下切 | 上切 | 撥線 | 抬壓腳 | 適用機型 |
|---|---|---|---|---|---|
FB1 FB2 FB3 FB4 |
UTC03 | STC03 - STC03 - |
- ✓ ✓* - |
✓ | CTU9000 |
FX1 FX2 FX3 FX4 |
UTC09F | STC03 - STC03 - |
- ✓ ✓* - |
✓ | CXN2000 |
* 包裝於附件箱中/ Packed in the accessories box
空壓需求
| 空壓需求 | 氣壓 (kgf/cm2) |
消耗量 * (liter/ min) |
|---|---|---|
| UCP (Thread Trimming Only |
4~5 | 10 |
| UCP + Fabric Trimmer (CTD 9085/9311, CX 2085/2311) |
5~6 | 140 |
* 經驗值供參考
