切帶 (線) 刀組 TC

產品說明 :
  • 切帶 (線) 刀組。

TC□
(UH)
TCS□
(CT/CX)
TC□/ TCS□
(FT)
TC□
(NTD67)
TC□
(NTD77)
TCS34
(FTK)
TC021H, TC021K, TC022H, TC022K, TC022S, TC023H, TC023K, TC023S, TC024H TC024K TC024S
切帶裝置
TC 圖一 圖二 適用機型 說明 零件冊
TC021H,
TC021K,
TC022H,
TC022K,
TC022S		 UH9000F,
UHD9000F,
UHF9000,

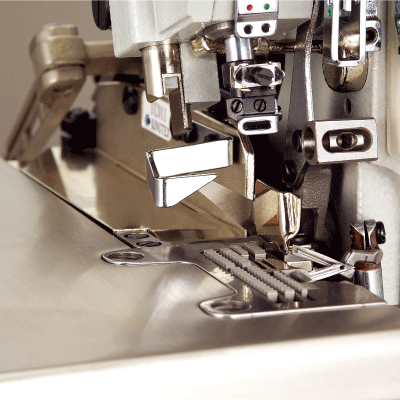

UHU9000		 刀刃安裝於針板後側，車縫完畢時，TC 裝置切斷布帶或線環，有電眼、手動開關、膝動開關、電動式…等多種搭配組合。
TC023H,
TC023K,
TC023S,
TC024H,
TC024K,
TC024S
TCS31,TCS32
切帶裝置
TC 圖一 圖二 適用機型 說明 零件冊
TCS31 CTD9700 最大切斷寬: 18mm
刀口距離壓腳: 28mm
TCS32 CXM2000
TC001,TC004, TCS01, TCS04, TC002, TC005, TCS02, TCS05, TC003, TCS03, TC008, TCS08, TC009, TC019, TCS09, TCS19, TCS33
切帶裝置
TC 圖一 圖二 切斷寬度 刀口/壓腳間距 驅動方式 適用針板 適用機型 說明 零件冊

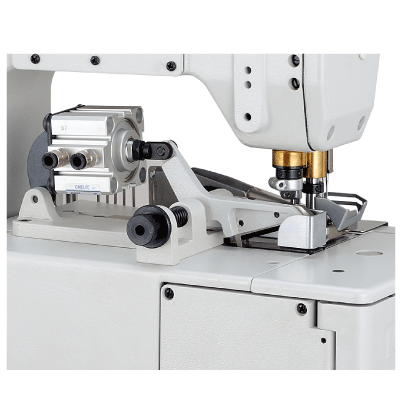

TC001,
TC004,
TCS01,
TCS04,		 32mm 31.9mm 氣動 標準針板 TC001/ TCS01 :
FT7003, FTD7003
FTU7003

TC004/ TCS04 :
FT7069, FTD7069		 TCS 系列由伺服馬達控制
TC 系列有專用電控箱

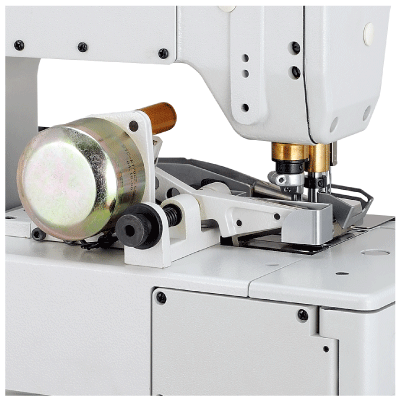

TC002,
TC005,
TCS02,
TCS05,		 32mm 31.9mm 電動 標準針板 TC002/ TCS02 :
FT7003, FTD7003
FTU7003

TC005/ TCS05 :
FT7069, FTD7069		 TCS 系列由伺服馬達控制
TC 系列有專用電控箱

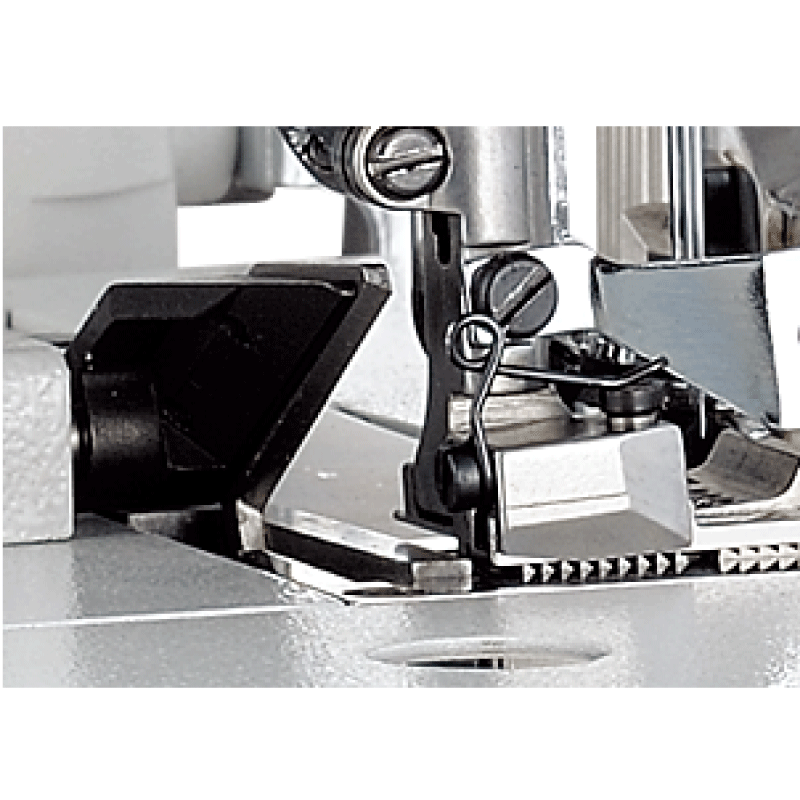

TC003,
TCS03		 28mm 5.3mm 氣動 FT7003(356, 364)

FTD7003(356, 364)		 TCS 系列由伺服馬達控制
TC 系列有專用電控箱

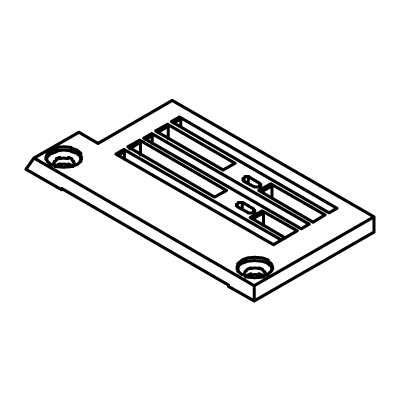

TC008,
TCS08		 28mm 11mm 氣動 FT7002

FTD7002		 TCS 系列由伺服馬達控制
TC 系列有專用電控箱

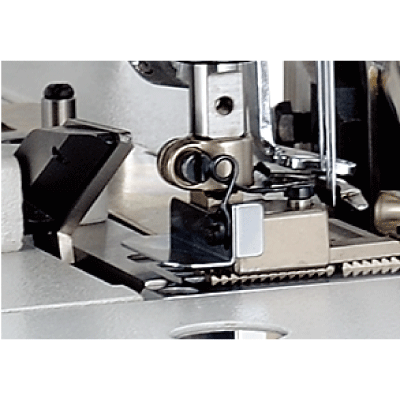

TC009,
TC019,
TCS09,
TCS19		 28mm 12.3mm 氣動 TC009/TCS09 :

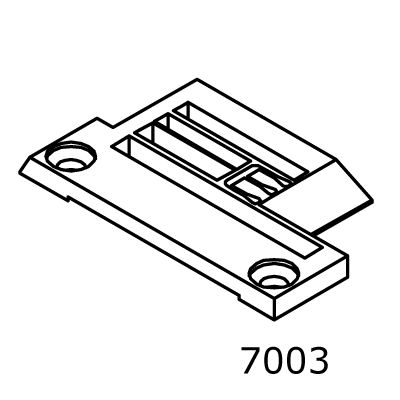

FT7003, FTD7003
FTU7003

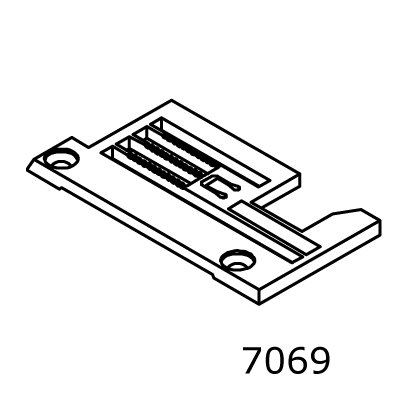

FT7069-0, FT7069-2
FT7069-4, FT7069-6
FTD7069-0
FTD7069-2
FTD7069-4
FTD7069-6

TC019/TCS19 :
FT7069-3, FT7069-5
FT7069-7
FTD7069-3
FTD7069-5
FTD7069-7		 TCS 系列由伺服馬達控制
TC 系列有專用電控箱

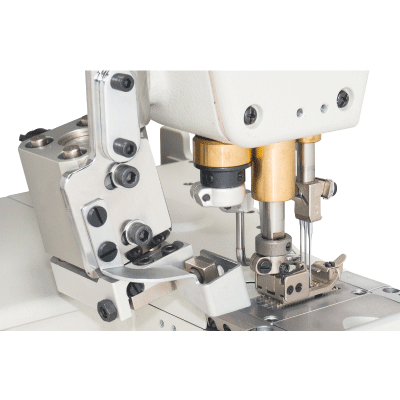

TCS33 28mm 25mm 氣動 標準針板 FT7000, FTD7000
上掛式活動刀組，車縫空間淨空無阻礙		 TCS 系列由伺服馬達控制
TC 系列有專用電控箱
TC012E, TC012K, TC012S, TC112E, TC112K, TC112S, TC013E, TC013K, TC013S, TC113S, TC014S
切帶(線)刀組
TC 圖一 切刀型式 氣壓缸 吸屑管 CV Set 啟動開關 電眼 電控 適用機型 說明 視頻 零件冊
TC012E - 沖鎚式(刀刃) 圓缸 - CV015
為標準管徑Ø19，適用一般布料，
CV016

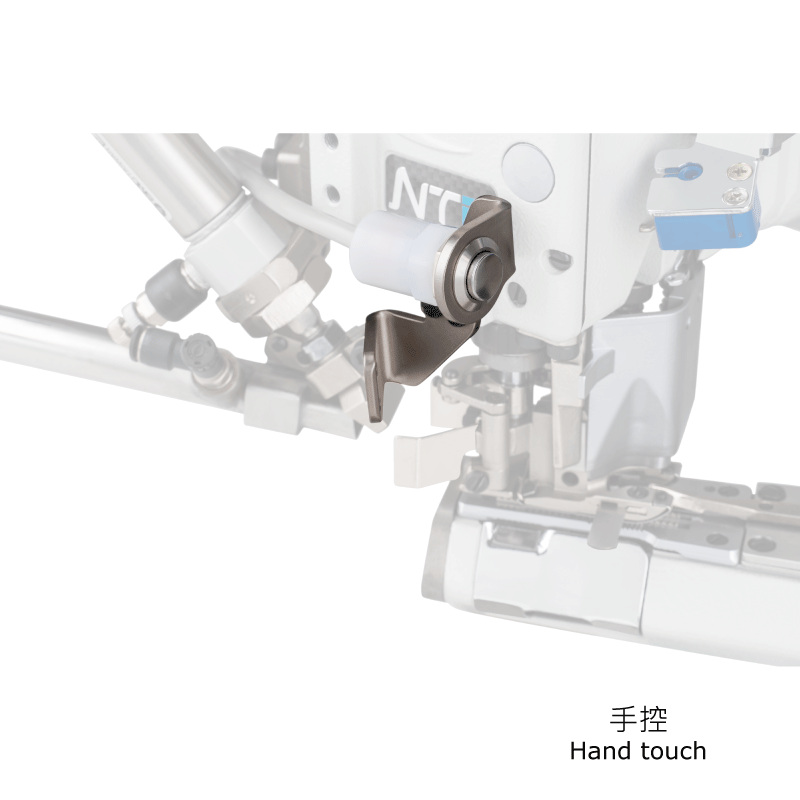

為加大管徑Ø25，適用厚布料		 手控 - TD715 NTD67 沖鎚式切刀不需先拆卸，就可直接拆卸壓腳，適合經常換款調整的成衣廠。 -
TC012K - 圓缸 - 膝控 - TD715 NTD67 -
TC012S - 圓缸 後吸式 CV022 手/ 膝控 ● i-70 NTD67 -
TC112E - 沖鎚式 圓缸 - CV015
為標準管徑Ø19，適用一般布料，
CV016
為加大管徑Ø25，適用厚布料		 手控 - TD715 NTD67 -
TC112K - 圓缸 - 膝控 - TD715 NTD67 -
TC112S 圓缸 下吸式 CV022 手/ 膝控 ● i-70 NTD67
TC013E - 斬刀式 方缸 - CV015
為標準管徑Ø19，適用一般布料，
CV016
為加大管徑Ø25，適用厚布料		 手控 - TD715 NTD67 - -
TC013K - 方缸 - 膝控 - TD715 NTD67 - -

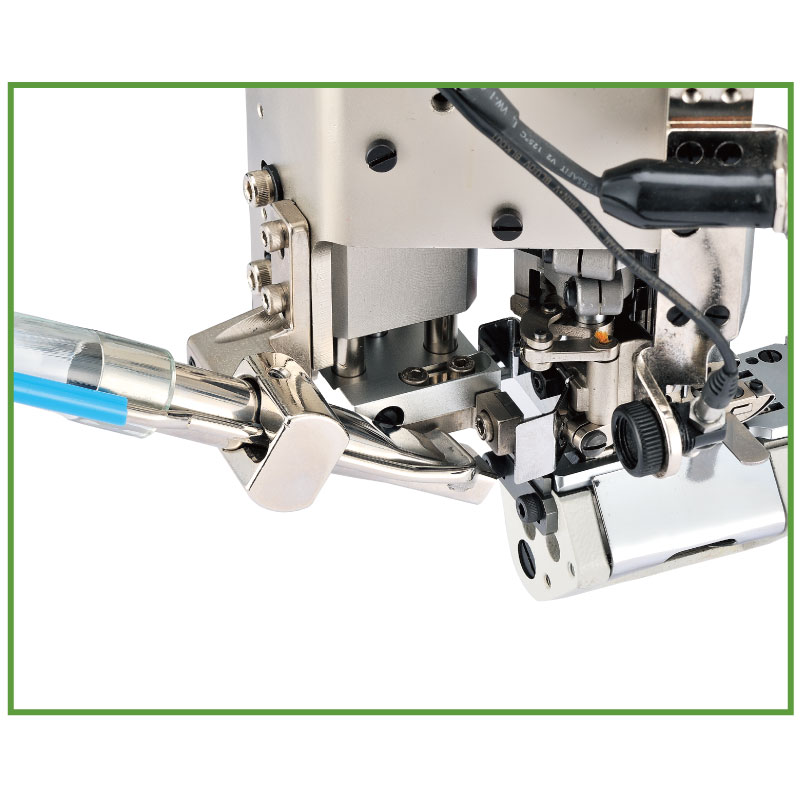

TC013S 方缸 後吸式 CV022 手/ 膝控 ● i-70 NTD67 - -

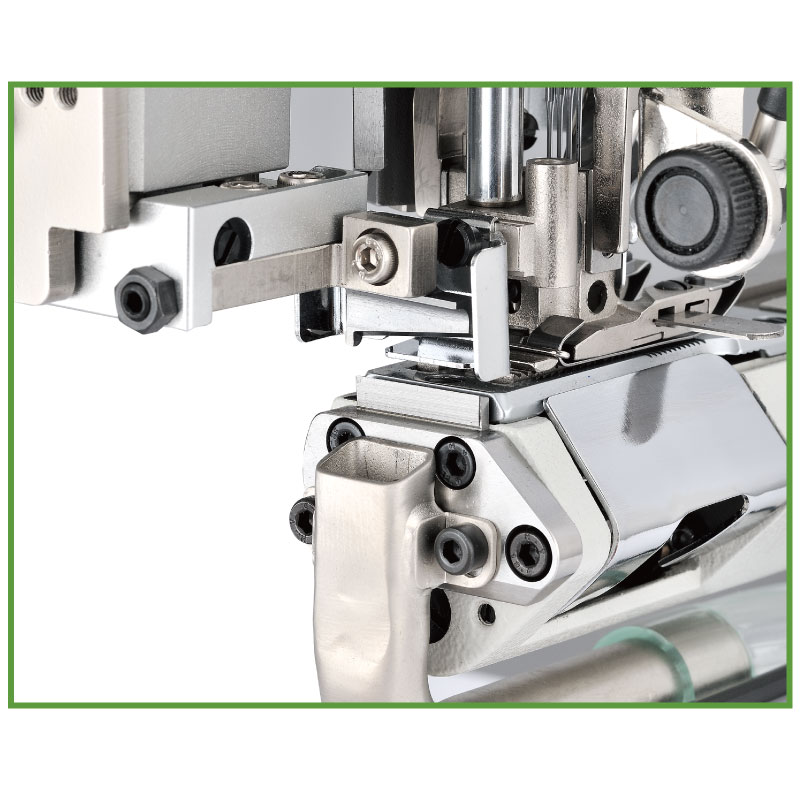

TC113S 方缸 下吸式 CV022 手/ 膝控 ● i-70 NTD67 下吸式吸屑管可空出後方空間，避免切刀後卡布，適用於NTD 6703款(貼帶)，但會使筒嘴周長增加 -
TC014S - 斬刀式活動刀加壓彈簧 方缸 後吸式 CV022 手/ 膝控 ● i-70 NTD67 TC 024S 同 TC 014S, 差異為側蓋固定板 -
TC026A, TC026AS, TC026B, TC026BS, TC027A, TC027AS, TC027B, TC027BS, TC028A, TC028AS, TC028B, TC028BS, TC028C, TC028CS
切帶(線)刀組
TC 圖一 切刀型式 制動 吸屑管 CV Set 圖二 啟動開關 電眼 抬壓腳 適用機型 說明 視頻 零件冊
TC026A - 沖鎚式 氣缸(圓) 後吸式 CV023 手控

可選配: 膝控組		 - 氣動 NTD77 沖鎚式切刀不需先拆卸，就可直接拆卸壓腳，適合經常換款調整的成衣廠。 -

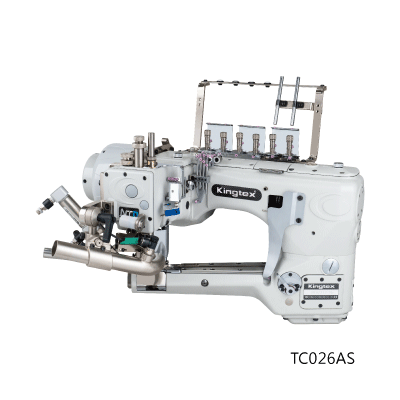

TC026AS 氣缸(圓) 後吸式 ● 氣動 NTD77 -
TC026B - 氣缸(圓) 後吸式 - 電動 NTD77 -
TC026BS - 氣缸(圓) 後吸式 ● 電動 NTD77 -

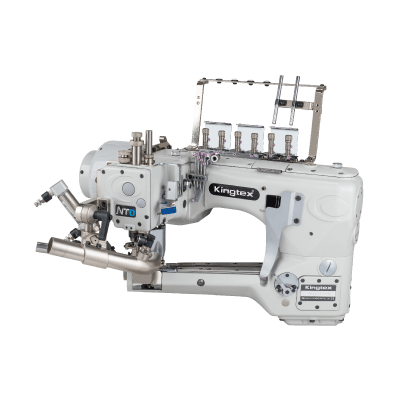

TC027A - 沖鎚式(刀刃) 氣缸(圓) 後吸式 CV023 手控

可選配: 膝控組		 - 氣動 NTD77 沖鎚式切刀不需先拆卸，就可直接拆卸壓腳，適合經常換款調整的成衣廠。

切帶時，建議使用TC027有刀刃沖鎚式，或TC028A 氣動斬刀式，效果較好。 		-
TC027AS 氣缸(圓) 後吸式 ● 氣動 NTD77 -
TC027B - 氣缸(圓) 後吸式 - 電動 NTD77 -
TC027BS - 氣缸(圓) 後吸式 ● 電動 NTD77 -
TC028A - 斬刀式 氣缸(方) 後吸式 CV023 手控

可選配: 膝控組		 - 氣動 NTD77 切帶時，建議使用TC027有刀刃沖鎚式，或TC028A 氣動斬刀式，效果較好。 -

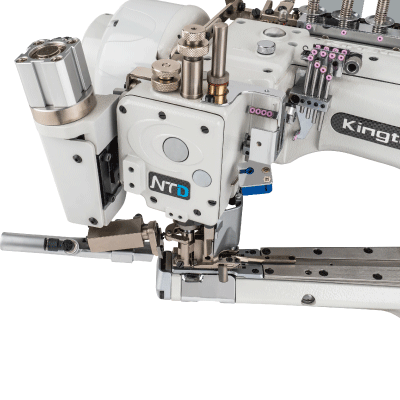

TC028AS 氣缸(方) 後吸式 ● 氣動 NTD77
TC028B - 氣缸(方) 後吸式 - 電動 NTD77 - -

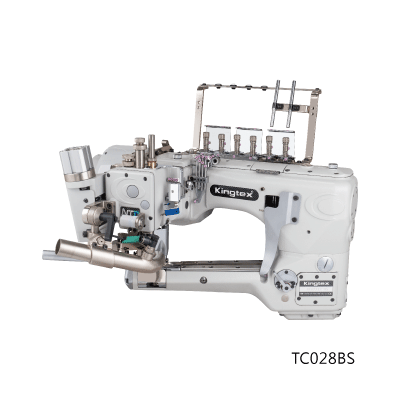

TC028BS 氣缸(方) 後吸式 ● 電動 NTD77 - -
TC028C - 斬刀式 電磁鐵 後吸式 CV023 手控

可選配: 膝控組		 - 電動 NTD77 - -

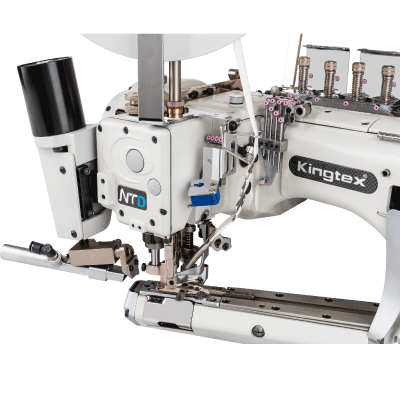

TC028CS 後吸式 ● 電動 NTD77 -

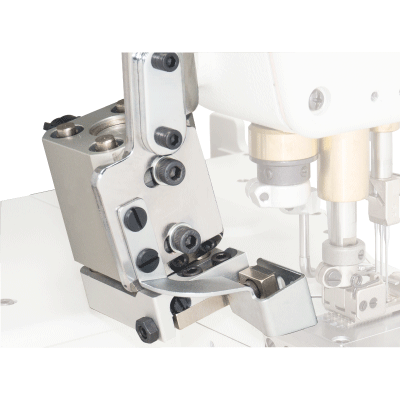

TCS34
氣動切帶裝置
TCS34 圖一 圖二 適用機型 說明 零件冊
FTK2500 最大切斷寬: 18mm
刀口距離壓腳: 28mm
依機型
