包縫機/ 選配件
撐開輪組裝置
UH9300 / TR SERIES |
|||||
|---|---|---|---|---|---|
 |
|||||

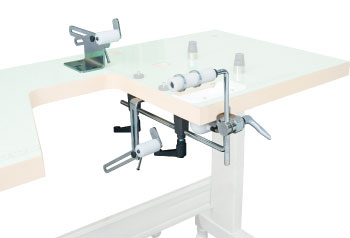

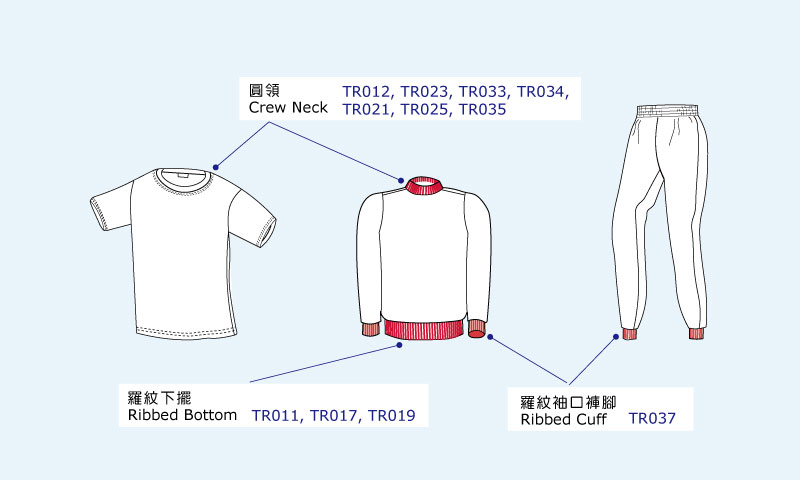

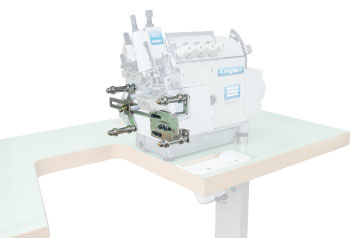

筒型衣物撐開輪組
| TR | 圖 | 適用週長 | 零件冊 | |
|---|---|---|---|---|

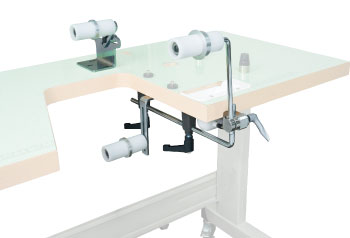

| TR011 |  |
800~1100 mm |  |
|

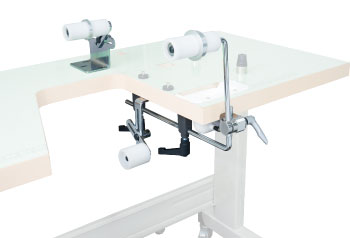

| TR017 |  |
800~1500 mm | |
|
| TR019 |  |
600~1500 mm | |
|
| TR012 |  |
500~800 mm | |
|

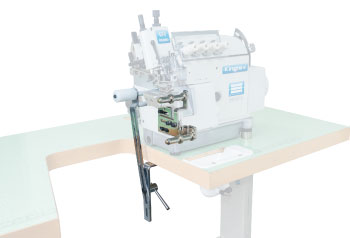

| TR023 |  |
300~800 mm | |
|

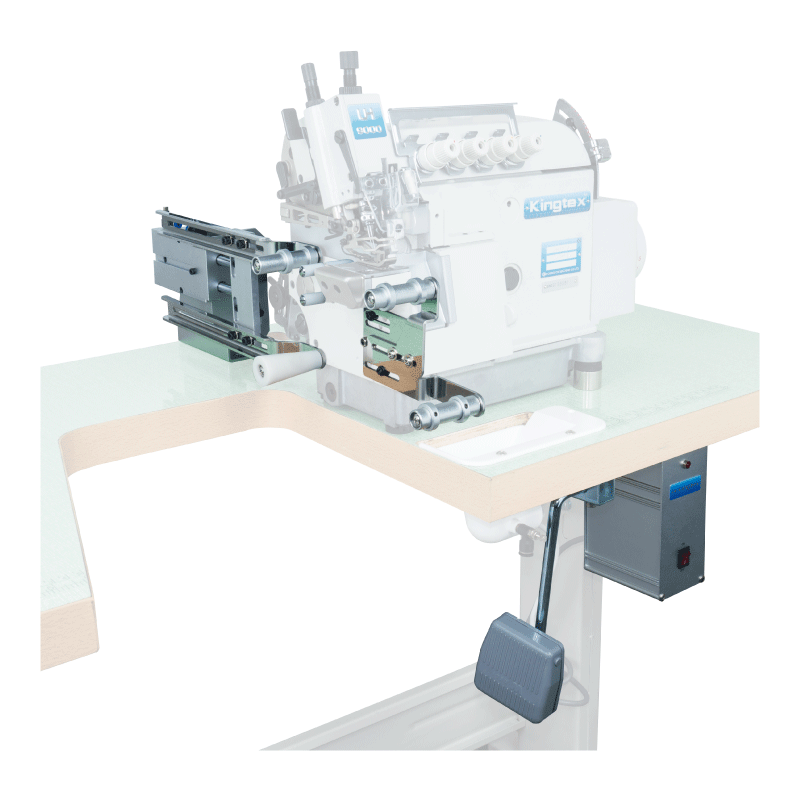

| TR033 | 500~800 mm | 氣動式撐開輪 適用半沉式桌板 |
|
|
| TR034 | 500~800 mm | 氣動式撐開輪 適用上載式桌板 |
|
圓領導布器/ 撐開輪組
|
TR021 (With TR019) |
圖 | 視頻 | 零件冊 |
|---|---|---|---|
| 氣動式導布器，由膝動關關控制，在車縫即將完成前，導布器退開，以完成環型車縫。 |  |
|
|

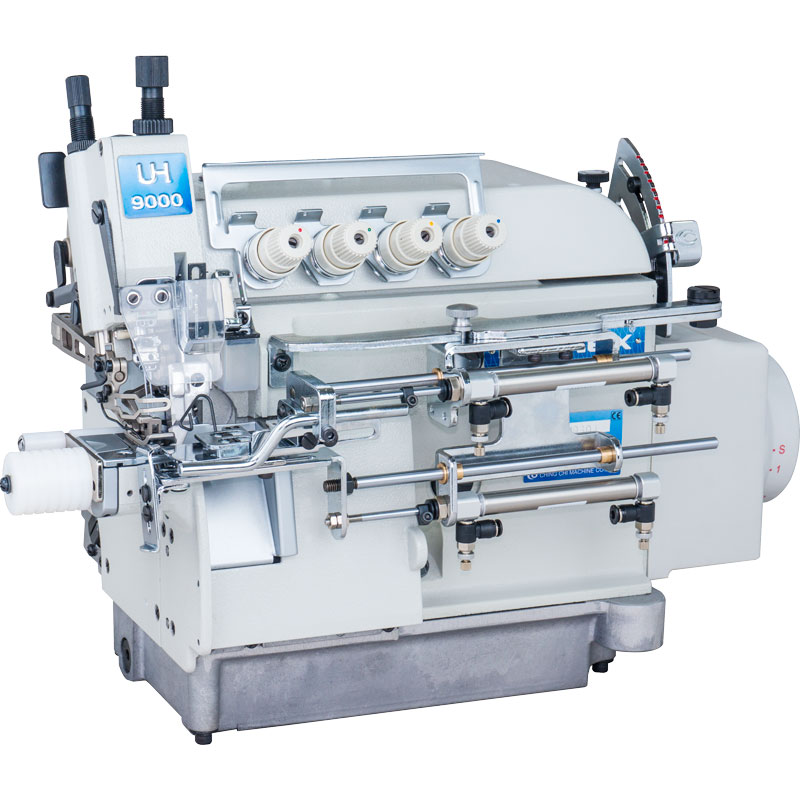

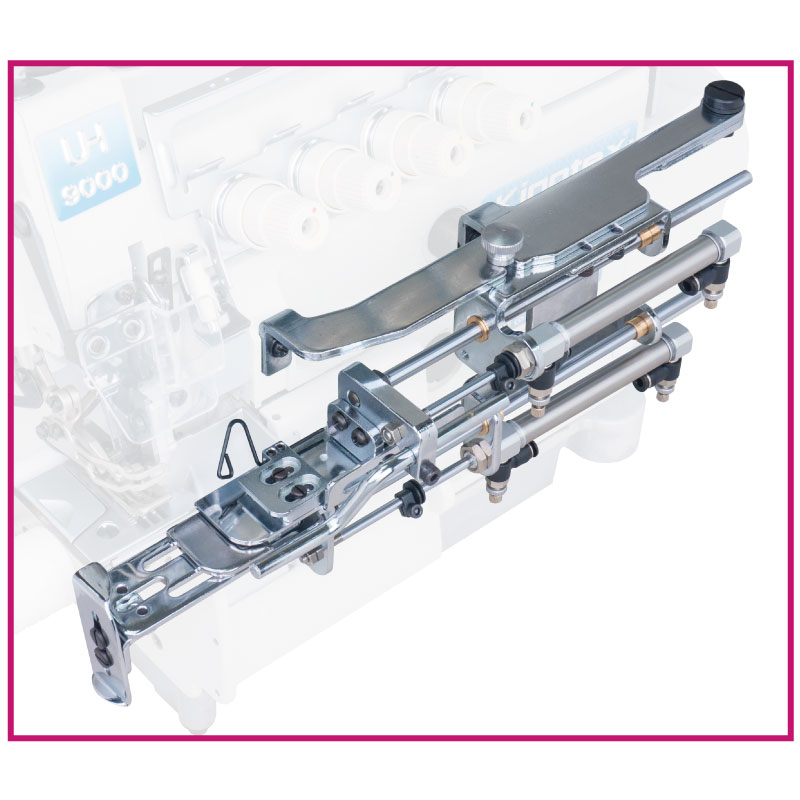

圓領導布器/ 撐開輪組
|
TR025 (With TR019) |
圖一 | 圖二 | 零件冊 |
|---|---|---|---|
| 氣動式導布器，由膝動關關控制，在車縫即將完成前，導布器退開，以完成環型車縫。 |  |
 |
|

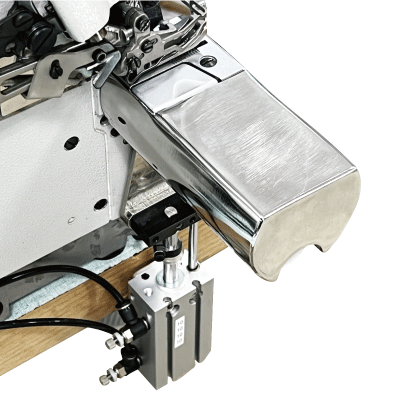

羅紋袖口車縫/ 撐開輪組
| TR037 | 圖一 | 圖二 | 視頻 | 零件冊 |
|---|---|---|---|---|
| 氣動式撐開輪，在車縫時向下撐開，車縫完成時，鬆線，切線，下料，動作一氣喝成。 |  |
 |
|
鬆緊帶接合/ 撐開輪組
| TR030 | 圖一 | 視頻 | 零件冊 |
|---|---|---|---|
| 氣動式撐開輪，搭配UHD9022F/BL 二線包縫，在量測環長時向左撐開，車縫時放鬆，生產效率高。 |
|
|
|

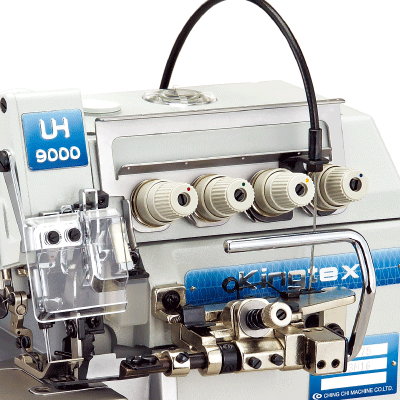

吸風切線組
| SS | 圖一 | 圖二 | 圖三 | 說明 | 適用機型 | 零件冊 |
|---|---|---|---|---|---|---|
| SS033 |
|
 SS033 |
 SS038 |
側吸式
3, 4 線機型， 不限布料 |
UH9000 UHD9000 |
|
| SS034 | UH9300 UHD9300 |
|
||||
| SS037 | UHU9000 UHU9100 UHF9000 UHF9100 |
|
||||
| SS038 | UHF9300 UHU9300 |
|
||||
| SS051 | UHD9022F UHD9024F |
|
吸風切線組
| US | 圖一 | 圖二 | 圖三 | 說明 | 適用機型 | 零件冊 |
|---|---|---|---|---|---|---|
| US040 |
|
 US040 |
 US041 |
下吸式
5, 6 線機型， 厚布料較適宜 |
UH9000 UHD900 |
|
| US041 | UHU9000 UHU9100 UHF9000 UHF9100 |
|
吸風集屑組(機械閥)
CV
連接空壓管線，與踏板連動，前踩車縫時可吸線屑，後踩可抬壓腳。
• 前吸: 布漏位置
• 後吸: 吸風切線
• 抬壓腳
• 前吸: 布漏位置
• 後吸: 吸風切線
• 抬壓腳
| 編碼 | 踏板連動 | 前吸 | 後吸 | 抬壓腳 | 適用機型 UH9000 |
適用機型 UHF9000 |
適用機型 UH9300 |
適用機型 UHF9300 |
零件冊 |
|---|---|---|---|---|---|---|---|---|---|
| CV08A | 機械閥 + 離合器馬達 |
✓ | ● | ● | ● | ● | |
||
| CV08B | ✓ | ✓ | ● | ● | |
||||
| CV28B | ✓ | ✓ | ● | ● | |
||||
| CV08C | ✓ | ✓ | ● | ● | |
||||
| CV38C | ✓ | ✓ | ● | ● | |
||||
| CV08D | ✓ | ✓ | ✓ | ● | |
||||
| CV28D | ✓ | ✓ | ✓ | ● | |
||||
| CV38D | ✓ | ✓ | ✓ | ● | |
||||
| CV48D | ✓ | ✓ | ✓ | ● | |
||||
| CV08E | ✓ | ● | ● | |
|||||
| CV38E | ✓ | ● | ● | |
|||||
| CV08K | ✓ | ● | ● | |
|||||
| CV28K | ✓ | ● | ● | |
吸風集屑組(電磁閥)
CV
連接空壓管線，與踏板連動，前踩車縫時可吸線屑，後踩可抬壓腳。
• 前吸: 布漏位置
• 後吸: 吸風切線
• 抬壓腳
• 前吸: 布漏位置
• 後吸: 吸風切線
• 抬壓腳
| 編碼 | 踏板連動 | 前吸 | 後吸 | 抬壓腳 | 適用機型 UHD9000F |
適用機型 UHU9000 |
適用機型 UHD9300 |
適用機型 UHU9300 |
零件冊 |
|---|---|---|---|---|---|---|---|---|---|
| CV08E-3 | 電磁閥 + 伺服馬達控速器 |
✓ | ● | ● | |
||||
| CV58E-3 | ✓ | ● | ● | |
|||||
| CV08F-2 | ✓ | ✓ | ✓ | ● | |
||||
| CV28F-2 | ✓ | ✓ | ✓ | ● | |
||||
| CV58F-2 | ✓ | ✓ | ✓ | ● | ● | |
|||
| CV68F-2 | ✓ | ✓ | ✓ | ● | ● | |
|||
| CV08G-2 | ✓ | ✓ | ● | ● | |
||||
| CV28G-2 | ✓ | ✓ | ● | ● | |
||||
| CV08H-2 | ✓ | ✓ | ● | ● | |
||||
| CV58H-2 | ✓ | ✓ | ● | ● | |
||||
| CV08I-2 | ✓ | ● | ● | ● | ● | |
|||
| CV08M-2 | ✓ | ● | ● | |
|||||
| CV28M-2 | ✓ | ● | ● | |

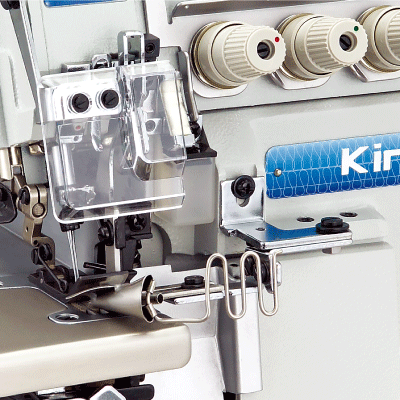

盲縫導布器
| BH | 圖 | 適用機型 | 說明 | 視頻 | 零件冊 |
|---|---|---|---|---|---|
 |
UH | 三線盲縫適用。 |
|
|

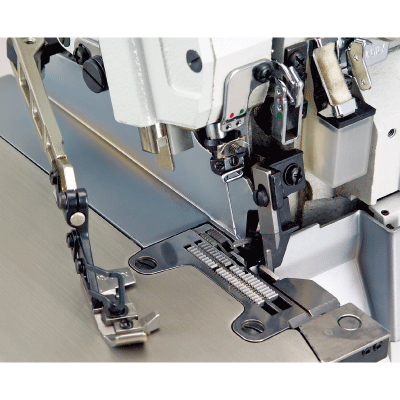

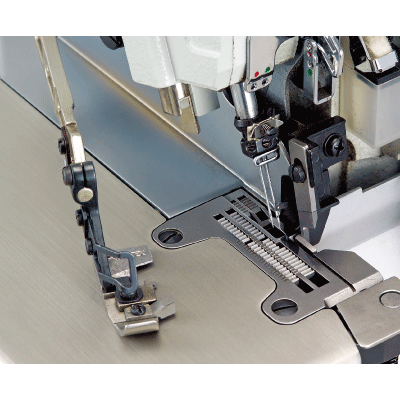

鬆線器
| BL | 圖 | BL073 | BL074 | 適用機型 | 說明 | 零件冊 |
|---|---|---|---|---|---|---|
| BL073(3線) BL074(4線) |
 |
 |
 |
UH | 與抬壓腳桿連動，踩踏板時，可鬆開沙拉組夾線片，放鬆針線。 | |

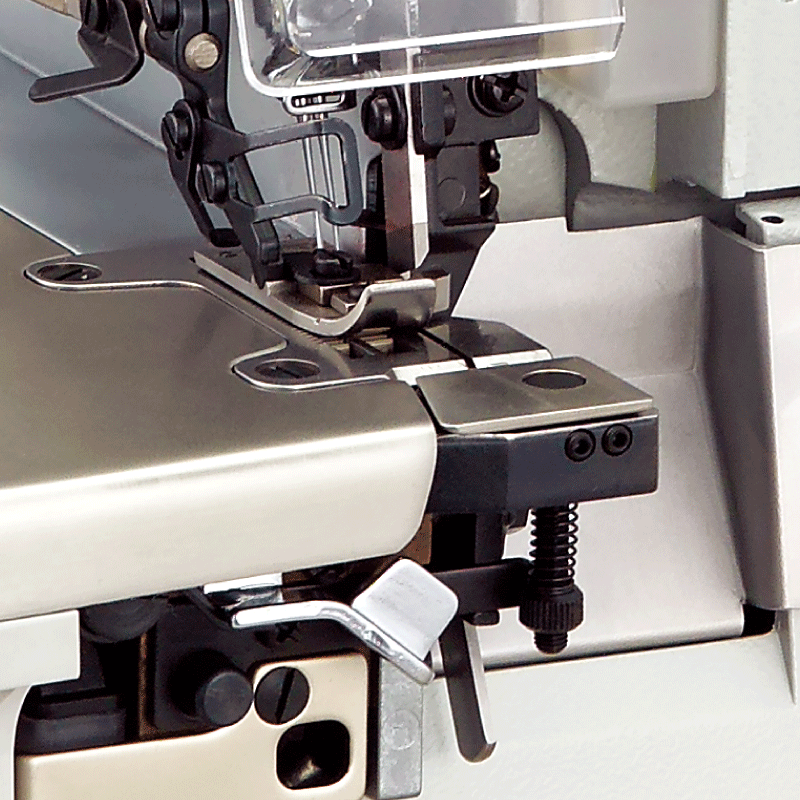

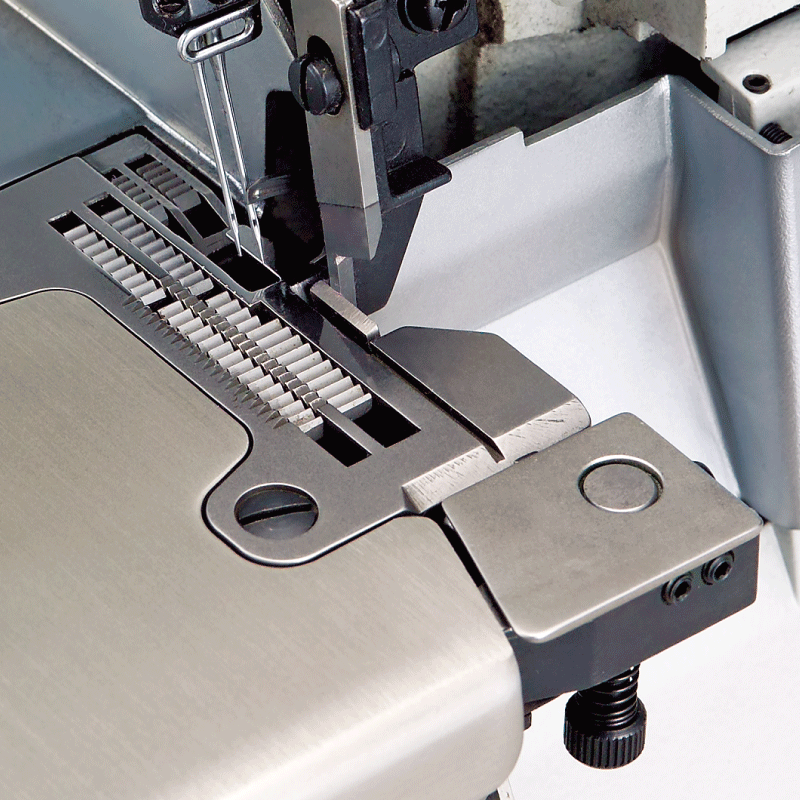

包線頭裝置
| BT | 圖 | 適用機型 | 說明 | 零件冊 | |
|---|---|---|---|---|---|
|
|
UH | 在每次車縫開始時，將預先夾住的線頭，包入一段於底線中，車縫後再將線拉回，在BT 裝置中剪斷並夾住。有BT084與BT086可供選擇，對應不同的車縫手勢。放鬆針線。 | |
口袋滾邊
| BD | 圖 | 適用機型 | 線跡 | 說明 | 喇叭入布寬度 | 零件冊 |
|---|---|---|---|---|---|---|
| BD070 |  |
UH9055F UHD9055F |
Stitch 516 | 西褲口袋。 | 9.5mm (3/8”)。 | |

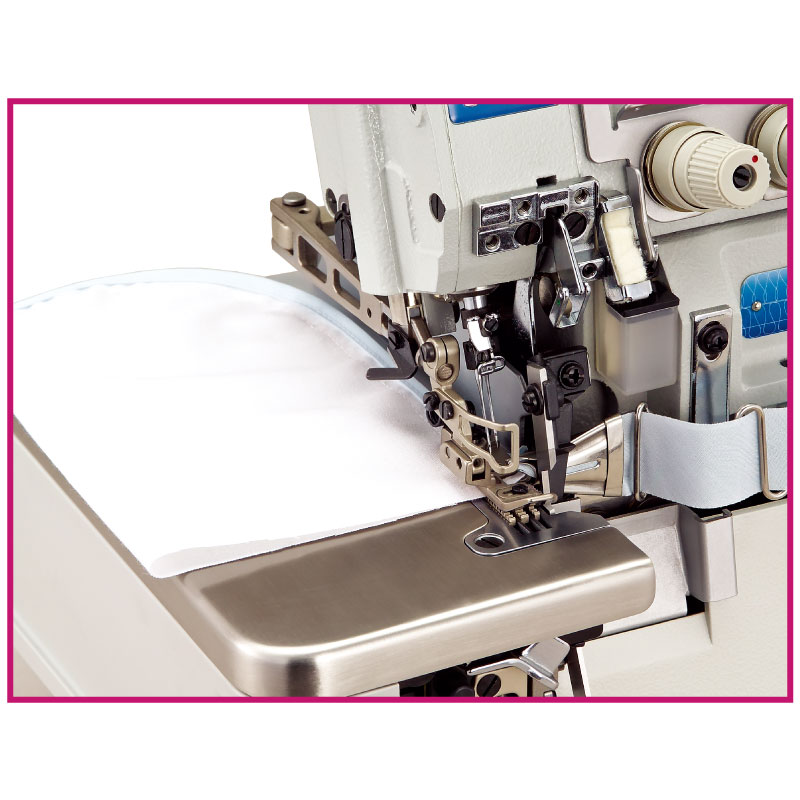

| BD081 |  |
UH9034F UHD9034F |
Stitch 401 | 休閒褲,牛仔褲口袋 | 入口寬30mm, 25mm 。 出口寬6.4mm。 |
|
折景裝置
| GC | 圖一 | 適用機型 | 說明 | 零件冊 |
|---|---|---|---|---|
| GC060 |  |
UH9044 UHD9044F UH9045 UHD9045F |
加壓下層布，增加送布量，產生上層布平順，下層布不規則皺折的效果。 | |

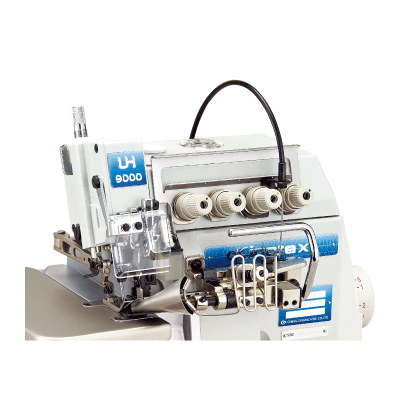

| GC061 GC061A |
 |
UH9074F UH9074 UHD9074F UHD9074 UH9075F UH9075 UHD9075F UHD9075 |
加壓下層布，增加送布量，產生上層布平順，下層布不規則皺折的效果。 | |
導邊器
| EG | 圖 | 零件冊 | |
|---|---|---|---|
| EG006 | 三線/ 四線包縫適用 |
|
|
| EG007 | 五線包縫適用 | |
|
| EG008 | 附出芽飾帶喇叭 | |

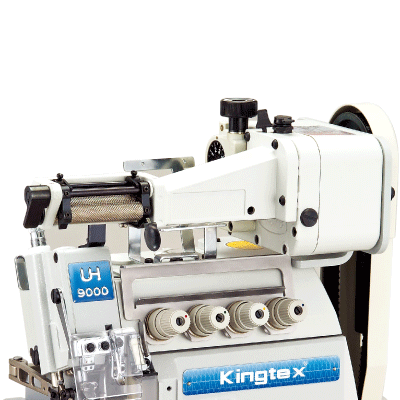

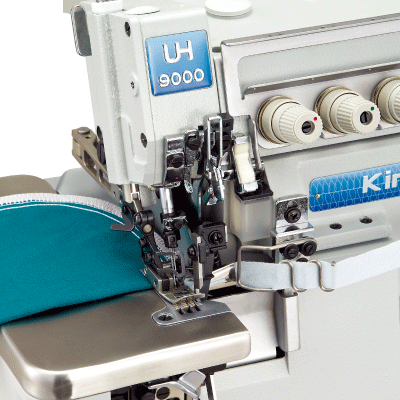

鬆緊帶送帶裝置
| EF | 圖一 | 圖二 | 主軸馬達 | 機型 | 說明 | 零件冊 |
|---|---|---|---|---|---|---|
| EF006 |  |
 |
下掛式 | UH9000 | EF裝置以皮帶與主軸連動，可調整齒輪箱以輸出適當送帶量，產生所需的鬆緊帶張力。 | |
| EF007 | 直驅式 | UHD9000 | |
|||
| EF016 | 下掛式 | UH9383 | |
|||
| EF017 | 直驅式 | UHD9383 | |

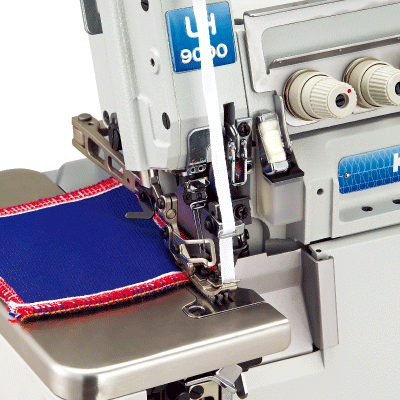

補強帶導片
| TB | 圖 | 說明 | 零件冊 |
|---|---|---|---|
| TB005 |  |
厚毛衣適用，附寬刀與帶架 | |
| TB006 | 一般針織布料適用，如T恤或Polo 衫的肩部加強 | |
角刀
厚布料適用。
| AG | 刀型 | 適用 | 說明 | 零件冊 | |
|---|---|---|---|---|---|
| AG005 |  |
加寬平刀 | 三線/ 四線包縫 | 厚布料適用。 具鋸齒狀刀刃，寬度 10 m.m. |
|
| AG006 | 加寬平刀 | 五線包縫 | |
||
| AG007 | 角刀 | 三線/ 四線包縫 | |
||
| AG008 | 角刀 | 五線包縫 | |

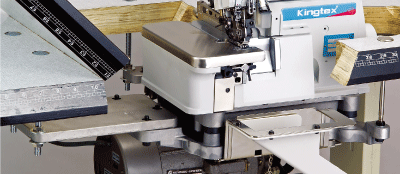

全沉式安裝套件
| FS | 圖 |
|---|---|
| 可將機身下降，讓車布板與桌板齊平 |
|

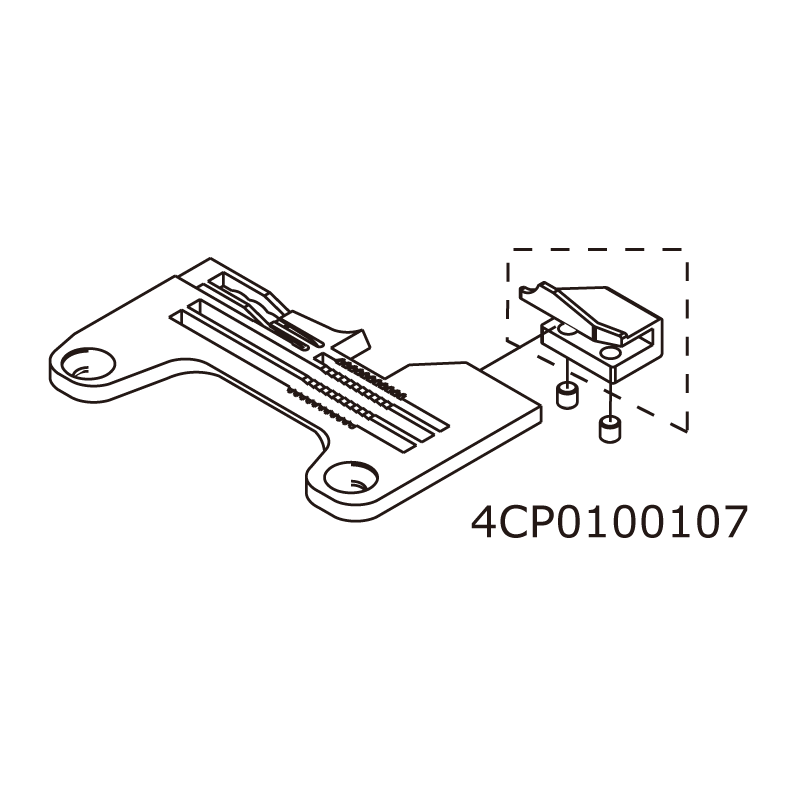

簡易式自動包線頭
| SBL | 圖一 | 圖二 | 零件冊 |
|---|---|---|---|
| 針板舌設有吸線管道，在車縫完畢切線後，將線頭吸入，產生包線頭功能。 |  |
 |
|
切帶裝置
| TC | 圖一 | 圖二 | 適用機型 | 說明 | 零件冊 |
|---|---|---|---|---|---|
| TC021H, TC021K, TC022H, TC022K, TC022S |
|
|
UH9000F, UHD9000F, UHF9000, UHU9000 |
刀刃安裝於針板後側，車縫完畢時，TC 裝置切斷布帶或線環，有電眼、手動開關、膝動開關、電動式…等多種搭配組合。 | |
| TC023H, TC023K, TC023S, TC024H, TC024K, TC024S |
|
切帶裝置
| TF□ | 圖 | 適用機型 | 最大適用寬度 | 說明 |
|---|---|---|---|---|
| TFU |
|
UH9004-243E, UH9083, UH9084, UH9094, FT7069, FT7002 | 70mm | 以在鬆緊帶或針織布帶進入張力控制裝置之前，確保其為無張力狀態。 |
| TFS |
|
UH9055, UH9075, FT7003, CT9003 | 70mm |

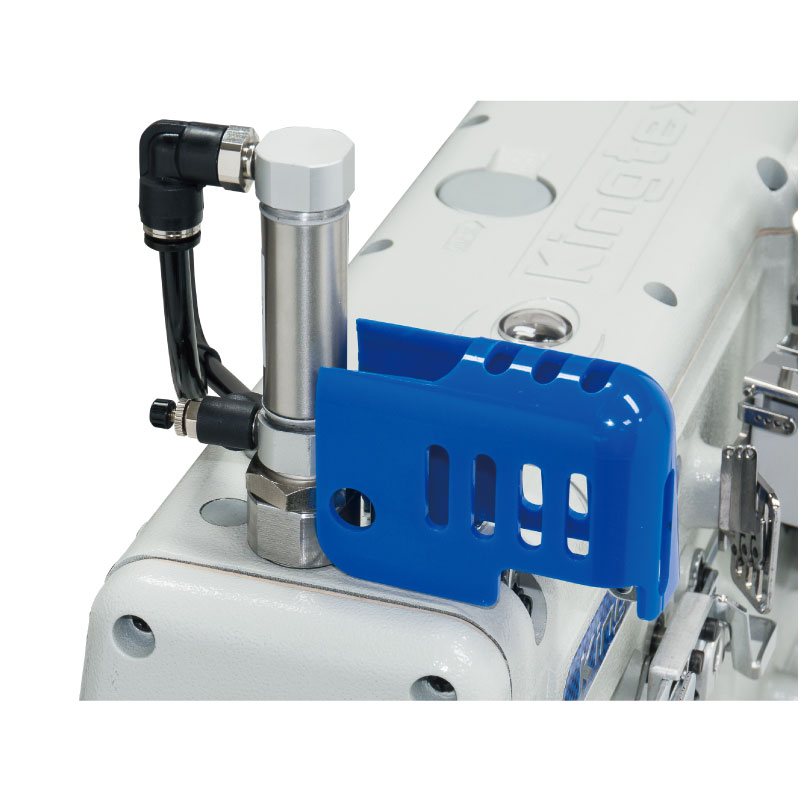

氣壓式壓腳穩壓裝置
| AP017 | 圖一 | 圖二 | 零件冊 |
|---|---|---|---|
| 具精密調壓閥，壓腳的壓力數字化設定，當車縫中面料厚度改變時，壓力控制穩定。 |  |
 |
|
