首頁 /產品總覽/包縫機 系列/UH series/UH9000F, UHD9000F 系列/包縫機_選配件

包縫機_選配件

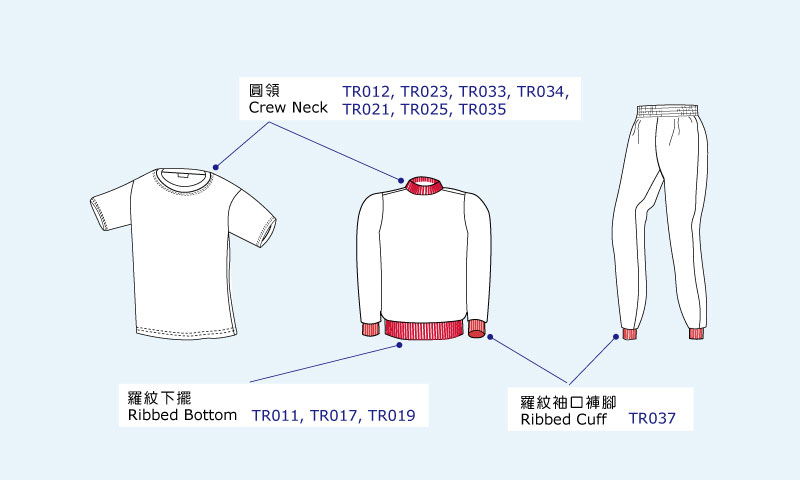

撐開輪組裝置圖

  • 筒型衣物撐開輪組

TR

TR□ 圖 適用週長 說明 適用機型 零件冊
TR011 ・[圖] ・[適用週長]800~1100 mm ・[說明]- ・[適用機型]UH□93 ・[零件冊]
TR017 ・[圖] ・[適用週長]800~1500 mm ・[說明]- ・[適用機型]UH□93 ・[零件冊]
TR019 ・[圖] ・[適用週長]600~1500 mm ・[說明]- ・[適用機型]UH□93 ・[零件冊]
TR012 ・[圖] ・[適用週長]500~800 mm ・[說明]- ・[適用機型]UH□93 ・[零件冊]
TR023 ・[圖] ・[適用週長]300~800 mm ・[說明]- ・[適用機型]UH□93 ・[零件冊]
TR033 ・[圖] ・[適用週長]500~800 mm ・[說明]氣動式撐開輪 適用半沉式桌板 ・[適用機型]UH□93 ・[零件冊]
TR034 ・[圖] ・[適用週長]500~800 mm ・[說明]氣動式撐開輪 適用上載式桌板 ・[適用機型]UH□93 ・[零件冊]
  • 圓領導布器/ 撐開輪組

TR021

圖 說明 零件冊 視頻
TR021
(With TR019)
 ・[圖] ・[說明]氣動式導布器，由膝動關關控制，在車縫即將完成前，導布器退開，以完成環型車縫。 ・[零件冊] ・[視頻]
  • 圓領導布器/ 撐開輪組

TR025

圖 圖 說明 零件冊
TR025
(With TR019)
 ・[圖] ・[圖] ・[說明]氣動式導布器，由膝動關關控制，在車縫即將完成前，導布器退開，以完成環型車縫。 ・[零件冊]
  • 羅紋袖口車縫/ 撐開輪組

TR037

圖 布 說明 零件冊 視頻
TR037 ・[圖] ・[圖] ・[說明]氣動式撐開輪，在車縫時向下撐開，車縫完成時，鬆線，切線，下料，動作一氣喝成。 ・[零件冊] ・[視頻]
  • 鬆緊帶接合/ 撐開輪組

TR030

說明 零件冊 視頻
TR030 ・[說明]氣動式撐開輪，搭配UHD9022F/BL 二線包縫，在量測環長時向左撐開，車縫時放鬆，生產效率高。 ・[零件冊] ・[視頻]
  • 吸風切線組

SS

  • 經由CV組，連接空壓管線，可將線頭吸入再切斷
說明 適用機型 零件冊
SS033 ・[說明]側吸式, 3, 4 線機型，不限布料 ・[適用機型]UH9000, UHD9000 ・[零件冊]
SS034 ・[說明]側吸式, 3, 4 線機型，不限布料 ・[適用機型]UH9300, UHD9300 ・[零件冊]
SS037 ・[說明]側吸式, 3, 4 線機型，不限布料 ・[適用機型]UHU9000, UHU9100, UHF9000, UHF9100 ・[零件冊]
SS038 ・[說明]側吸式, 3, 4 線機型，不限布料 ・[適用機型]UHU9300, UHF9300 ・[零件冊]
SS051 ・[說明]側吸式, 3, 4 線機型，不限布料 ・[適用機型]UHD9022F, UHD9024F ・[零件冊]
  • 吸風切線組

US

  • 經由CV組，連接空壓管線，可將線頭吸入再切斷
說明 適用機型 零件冊
US040 ・[說明]下吸式, 5, 6 線機型， 厚布料較適宜 ・[適用機型]UH9000, UHD9000 ・[零件冊]
US041 ・[說明]下吸式, 5, 6 線機型， 厚布料較適宜 ・[適用機型]UHU9000, UHU9100, UHF9000, UHF9100 ・[零件冊]
  • 吸風集屑組(機械閥)

CV

連接空壓管線，與踏板連動，前踩車縫時可吸線屑，後踩可抬壓腳。

踏板連動 : 機械閥 + 離合器馬達

  • 前吸: 布漏位置
  • 後吸: 吸風切線
  • 抬壓腳

編碼

前吸後吸抬壓腳適用機型
UH9000		適用機型
UHF9000		適用機型
UH9300		適用機型
UHF9300		零件冊
CV08A-✓-●●●●●
CV08B✓✓-●●●
CV28B✓✓-●●●
CV08C-✓✓●●●
CV38C-✓✓●●●
CV08D✓✓✓●●
CV28D✓✓✓●●
CV38D✓✓✓●●
CV48D✓✓✓●●
CV08E--✓●●●
CV38E--✓●●●
CV08K✓--●●●
CV28K✓--●●●
  • 吸風集屑組(電磁閥)

CV

連接空壓管線，與踏板連動，前踩車縫時可吸線屑，後踩可抬壓腳。

踏板連動 : 電磁閥 + 伺服馬達控速器

  • 前吸: 布漏位置
  • 後吸: 吸風切線
  • 抬壓腳

編碼

前吸後吸抬壓腳適用機型
UHD9000F		適用機型
UHU9000		適用機型
UHD9300		適用機型
UHU9300		零件冊
CV08E-3--✓●●●
CV58E-3--✓●●●
CV08F-2✓✓✓●●
CV28F-2✓✓✓●●
CV58F-2✓✓✓●●●
CV68F-2✓✓✓●●●
CV08G-2✓✓-●●●
CV28G-2✓✓-●●●
CV08H-2-✓✓●●●
CV58H-2-✓✓●●●
CV08I-2-✓-●●●●●
CV08M-2✓--●●●
CV28M-2✓--●●●
  • 盲縫導布器

BH

圖 說明 適用機型 零件冊 視頻
BH ・[圖] ・[說明]三線盲縫適用。 ・[適用機型]UH90, UHD90, UH93, UHD93 ・[零件冊] ・[視頻]
  • 鬆線器

BL

圖 說明 適用機型 零件冊
BL ・[圖] ・[說明]與抬壓腳桿連動，踩踏板時，可鬆開沙拉組夾線片，放鬆針線。 ・[適用機型]BL073(3線) BL074(4線) ・[零件冊]
  • 包線頭裝置

BT

圖 說明 零件冊
BT084, BT086 ・[圖] ・[說明]在每次車縫開始時，將預先夾住的線頭，包入一段於底線中，車縫後再將線拉回，在BT 裝置中剪斷並夾住。有BT084與BT086可供選擇，對應不同的車縫手勢。放鬆針線。 ・[零件冊]
  • 口袋滾邊

BD

圖 說明 線跡 適用機型 喇叭入布寬度 零件冊
BD070 ・[圖] ・[說明]西褲口袋。 ・[線跡]Stitch 516 ・[適用機型]UH9055F UHD9055F ・[喇叭入布寬度]9.5mm (3/8”) ・[零件冊]
BD081 ・[圖] ・[說明]休閒褲,牛仔褲口袋。 ・[線跡]Stitch 401 ・[適用機型]UH9034F UHD9034F ・[喇叭入布寬度]入口寬30mm, 25mm 。
出口寬6.4mm。		 ・[零件冊]
  • 折景裝置

GC

圖 說明 線跡 適用機型 零件冊
GC060 ・[圖] ・[說明]加壓下層布，增加送布量，產生上層布平順，下層布不規則皺折的效果。 ・[線跡]Stitch 516 ・[適用機型]UH9044F, UHD9044F, UH9045F, UHD9045F ・[零件冊]
GC061, GC061A ・[圖] ・[說明]加壓下層布，增加送布量，產生上層布平順，下層布不規則皺折的效果。 ・[線跡]Stitch 516 ・[適用機型]UH9074F UHD9074F UH9075F UHD9075F ・[零件冊]
  • 導邊器

EG

說明 零件冊
EG006 ・[說明]三線/ 四線包縫適用 ・[零件冊]
EG007 ・[說明]五線包縫適用 ・[零件冊]
EG008 ・[說明] 附出芽飾帶喇叭 ・[零件冊]
  • 鬆緊帶送帶裝置

EF

說明 主軸馬達 適用機型 零件冊
EF006 ・[說明]EF裝置以皮帶與主軸連動，可調整齒輪箱以輸出適當送帶量，產生所需的鬆緊帶張力。 ・[主軸馬達]下掛式 ・[適用機型]UH9000F ・[零件冊]
EF007 ・[說明]EF裝置以皮帶與主軸連動，可調整齒輪箱以輸出適當送帶量，產生所需的鬆緊帶張力。 ・[主軸馬達]直驅式 ・[適用機型]UHD9000F ・[零件冊]
EF016 ・[說明]EF裝置以皮帶與主軸連動，可調整齒輪箱以輸出適當送帶量，產生所需的鬆緊帶張力。 ・[主軸馬達]下掛式 ・[適用機型]UH9383 ・[零件冊]
EF017 ・[說明]EF裝置以皮帶與主軸連動，可調整齒輪箱以輸出適當送帶量，產生所需的鬆緊帶張力。 ・[主軸馬達]直驅式 ・[適用機型]UHD9383 ・[零件冊]
  • 補強帶導片

TB

說明 適用機型 零件冊
TB005 ・[說明]厚毛衣適用，附寬刀與帶架 ・[適用機型]UH9094F, UHD9094F ・[零件冊]
TB006 ・[說明]一般針織布料適用，如T恤或Polo 衫的肩部加強 ・[適用機型]UH9004F-243E-M14, UHD9004F-243E-M14 ・[零件冊]
  • 角刀

AG

說明 刀型 適用 零件冊
AG005 ・[說明]厚布料適用。 具鋸齒狀刀刃，寬度 10 m.m. ・[刀型]加寬平刀 ・[適用]三線/ 四線包縫 ・[零件冊]
AG006 ・[說明]厚布料適用。 具鋸齒狀刀刃，寬度 10 m.m. ・[刀型]加寬平刀 ・[適用]五線包縫 ・[零件冊]
AG007 ・[說明]厚布料適用。 具鋸齒狀刀刃，寬度 10 m.m. ・[刀型]角刀 ・[適用]三線/ 四線包縫 ・[零件冊]
AG008 ・[說明]厚布料適用。 具鋸齒狀刀刃，寬度 10 m.m. ・[刀型]角刀 ・[適用]五線包縫 ・[零件冊]
  • 全沉式安裝套件

FS

圖 說明 適用機型 零件冊
FS ・[圖] ・[說明]可將機身下降，讓車布板與桌板齊平。 ・[適用機型]UH9000F, UHD9000F, UHF9000, UHU9000 ・[零件冊]
  • 簡易式自動包線頭

SBL

圖 說明 適用機型 零件冊
SBL ・[圖] ・[說明]針板舌設有吸線管道，在車縫完畢切線後，將線頭吸入，產生包線頭功能。 ・[適用機型]UHD9023F-032-M04
UHD9023F-052-M04
UHD9024F-242-M14		 ・[零件冊]
  • 切帶裝置

TC

說明 適用 零件冊
TC021H,
TC021K,
TC022H,
TC022K,
TC022S 		・[說明]刀刃安裝於針板後側，車縫完畢時，TC 裝置切斷布帶或線環，有電眼、手動開關、膝動開關、電動式…等多種搭配組合。 ・[適用]UH9000F, UHD9000F, UHF9000, UHU9000 ・[零件冊]
TC023H,
TC023K,
TC023S,
TC024H,
TC024K,
TC024S 		・[說明]刀刃安裝於針板後側，車縫完畢時，TC 裝置切斷布帶或線環，有電眼、手動開關、膝動開關、電動式…等多種搭配組合。 ・[適用]UH9000F, UHD9000F, UHF9000, UHU9000 ・[零件冊]
  • 送帶裝置

TF□

TF□ 圖 說明 最大適用寬度 適用機型
TFU ・[圖]上送型 ・[說明]在鬆緊帶或針織布帶進入張力控制裝置之前,確保其無張力狀態 ・[最大適用寬度]70mm ・[適用機型] UH9004-243E, UH9083, UH9084, UH9094, FT7069, FT7002
TFS ・[圖]側送型 ・[說明]在鬆緊帶或針織布帶進入張力控制裝置之前,確保其無張力狀態 ・[最大適用寬度]70mm ・[適用機型] UH9055, UH9075, FT7003, CT9003
  • 氣壓式壓腳穩壓裝置

AP□

AP 圖 說明 適用機型 零件冊
AP016, AP017 ・[圖] ・[說明]具精密調壓閥，壓腳的壓布力可精準設定，當車縫中面料厚度改變時，壓力保持穩定不變。 ・[適用機型]AP016:UHD9000F
AP017:UHD9300, UHU9000, UHU9300		 ・[零件冊]AP016
AP017
AP16A, AP17A ・[圖] ・[說明]具精密調壓閥，壓腳的壓布力可精準設定，當車縫中面料厚度改變時，壓力保持穩定不變。 ・[適用機型]AP16A:UH9000F, UHD9000F
AP17A:UH9300, UHD9300, UHF9000, UHF9300, UHU9000, UHU9300		 ・[零件冊]AP16A
AP17A
