擴張滾輪組(CT, CX, MT)
TR
| TR□ | 圖 | 標配 | 選配 | 零件冊 | 視頻 |
|---|---|---|---|---|---|

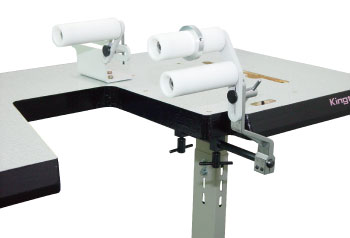

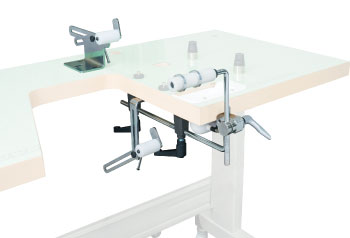

| TR001 | ・[圖] |
・[標配]CT□□42 | ・[選配]- | ・[零件冊] |
・[視頻]- |

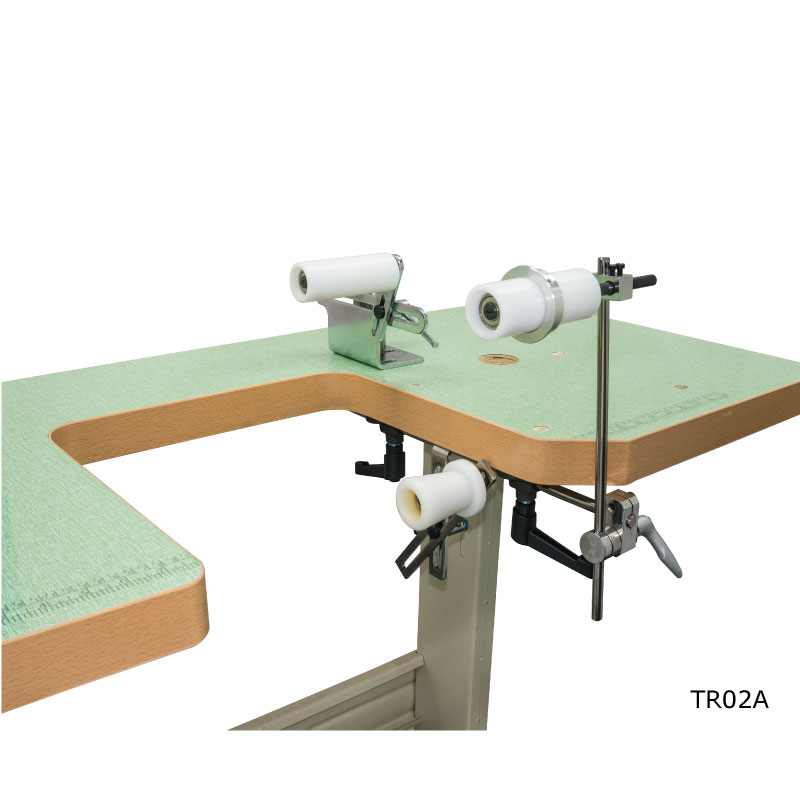

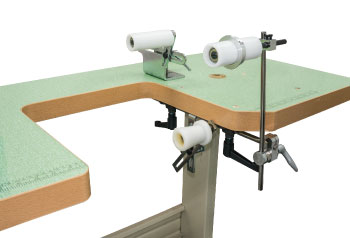

| TR02A | ・[圖] |
・[標配]MT4504P, MT4004P, MTD4504 | ・[選配]CT□□42, CT□□11, CT9085, CXM2085 | ・[零件冊] |
・[視頻]- |

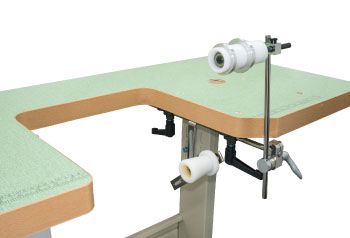

| TR03A | ・[圖] |
・[標配]CT9085, CXM2085 | ・[選配]- | ・[零件冊] |
・[視頻]- |

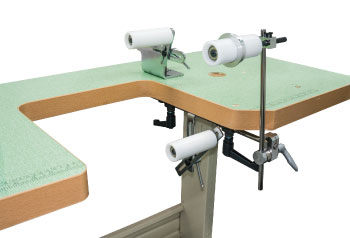

| TR05A | ・[圖] |
・[標配]- | ・[選配]CT□□42, CT9085, CTD9085 CXM2085 | ・[零件冊] |
・[視頻] |

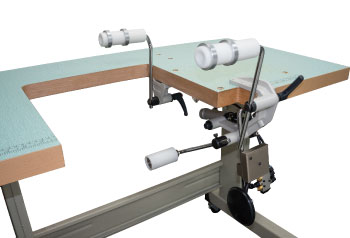

| TR007 | ・[圖] |
・[標配]- | ・[選配]氣動式,膝動開關 | ・[零件冊] |
・[視頻]- |
UH9300/TR
筒型衣物撐開輪組
TR
| TR□ | 圖 | 適用週長 | 說明 | 適用機型 | 零件冊 |
|---|---|---|---|---|---|

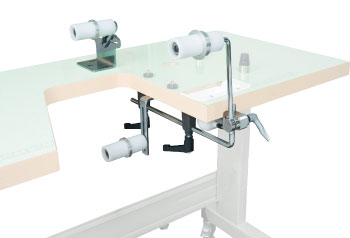

| TR011 | ・[圖] |
・[適用週長]800~1100 mm | ・[說明]- | ・[適用機型]UH□93 | ・[零件冊] |

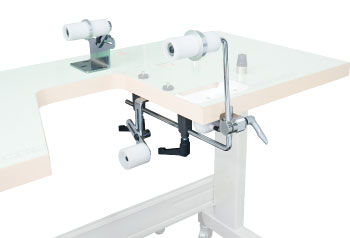

| TR017 | ・[圖] |
・[適用週長]800~1500 mm | ・[說明]- | ・[適用機型]UH□93 | ・[零件冊] |
| TR019 | ・[圖] |
・[適用週長]600~1500 mm | ・[說明]- | ・[適用機型]UH□93 | ・[零件冊] |

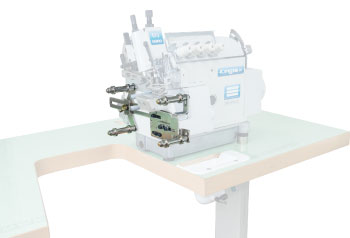

| TR012 | ・[圖] |
・[適用週長]500~800 mm | ・[說明]- | ・[適用機型]UH□93 | ・[零件冊] |
| TR023 | ・[圖] |
・[適用週長]300~800 mm | ・[說明]- | ・[適用機型]UH□93 | ・[零件冊] |

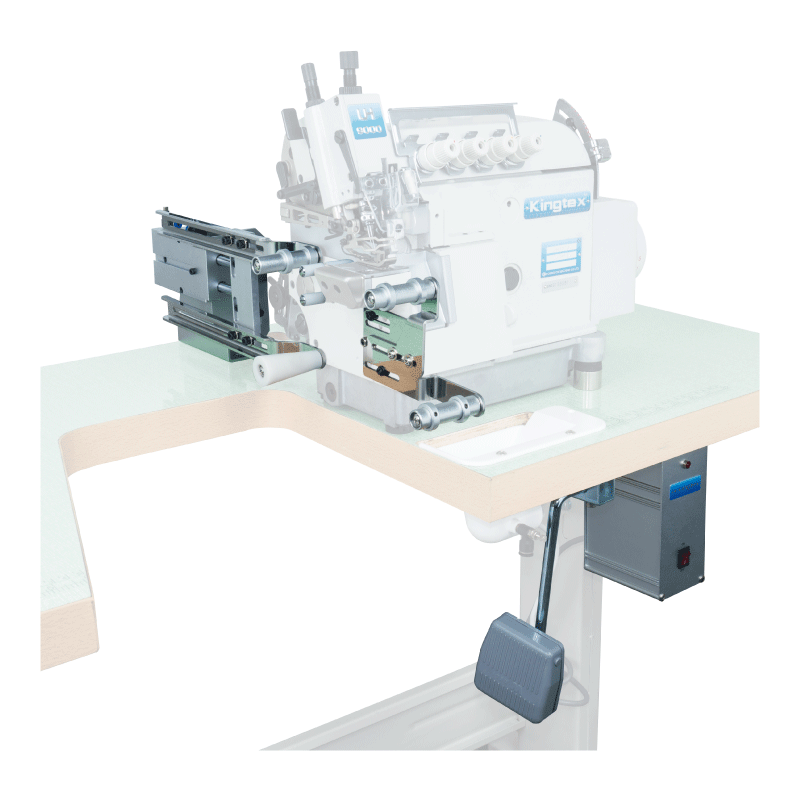

| TR033 | ・[圖] |
・[適用週長]500~800 mm | ・[說明]氣動式撐開輪 適用半沉式桌板 | ・[適用機型]UH□93 | ・[零件冊] |
| TR034 | ・[圖] |
・[適用週長]500~800 mm | ・[說明]氣動式撐開輪 適用上載式桌板 | ・[適用機型]UH□93 | ・[零件冊] |
圓領導布器/ 撐開輪組
TR021
| 圖 | 說明 | 零件冊 | 視頻 | |
|---|---|---|---|---|
|

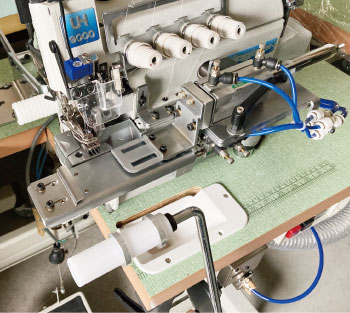

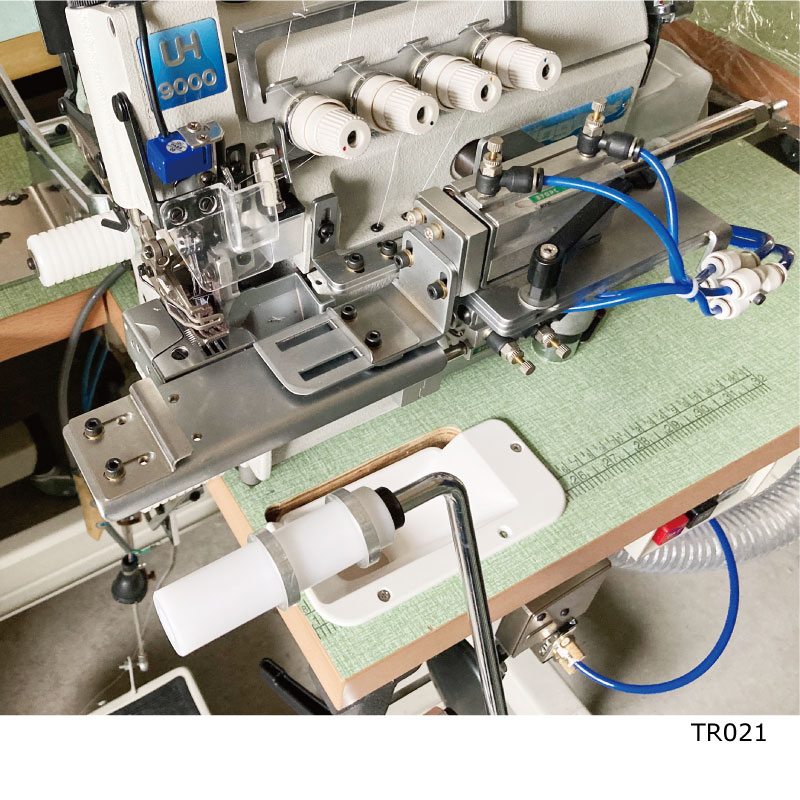

TR021 (With TR019)
|
・[圖] |
・[說明]氣動式導布器，由膝動關關控制，在車縫即將完成前，導布器退開，以完成環型車縫。 | ・[零件冊] |
・[視頻] |

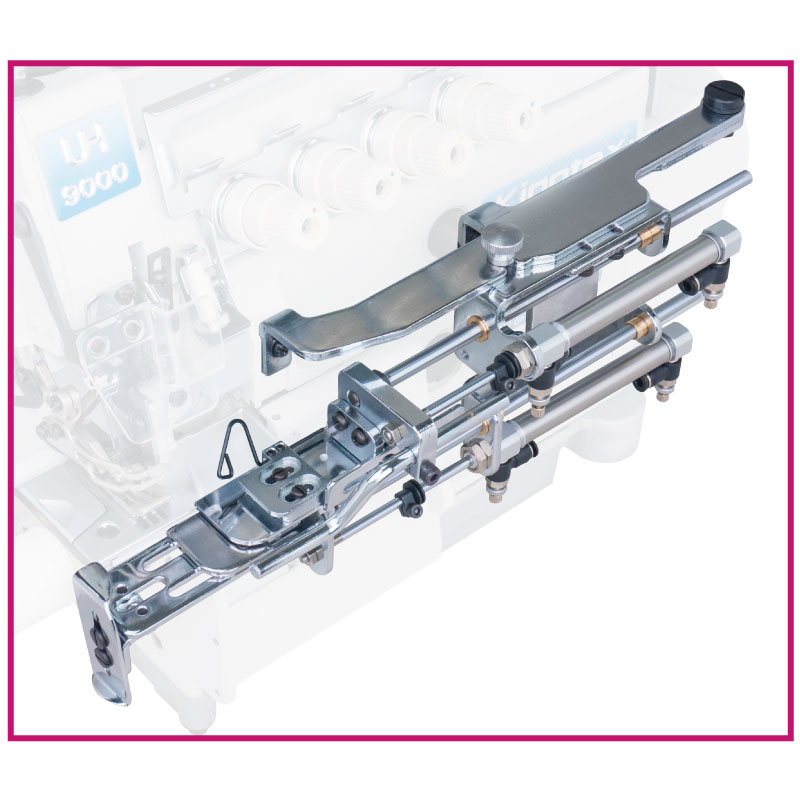

圓領導布器/ 撐開輪組
TR025
| 圖 | 圖 | 說明 | 零件冊 | |
|---|---|---|---|---|
|

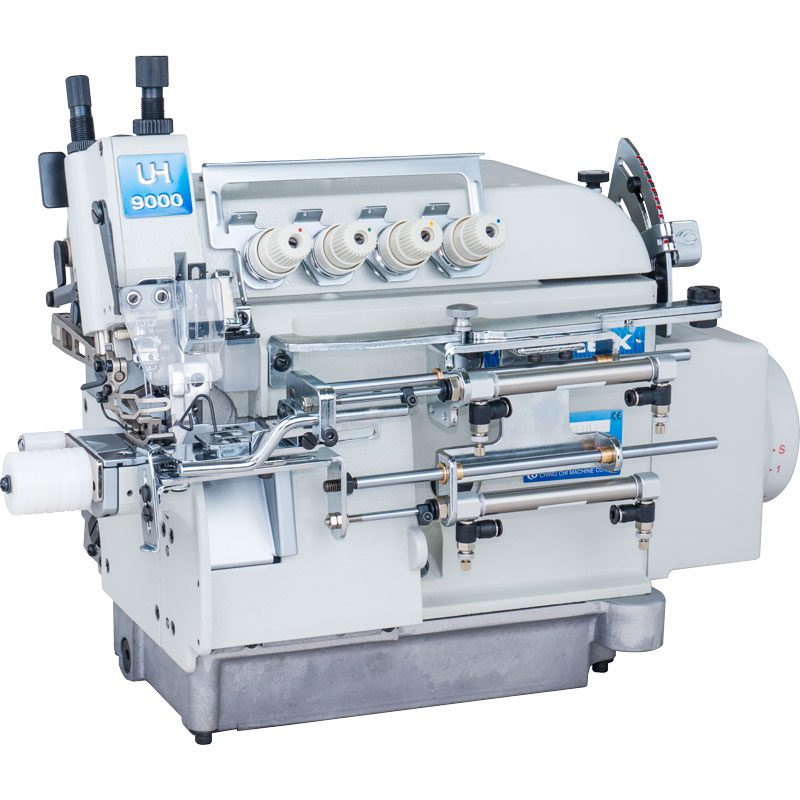

TR025 (With TR019)
|
・[圖] |
・[圖] |
・[說明]氣動式導布器，由膝動關關控制，在車縫即將完成前，導布器退開，以完成環型車縫。 | ・[零件冊] |
羅紋袖口車縫/ 撐開輪組
TR037
| 圖 | 布 | 說明 | 零件冊 | 視頻 | |
|---|---|---|---|---|---|
| TR037 | ・[圖]  |
・[圖] |
・[說明]氣動式撐開輪，在車縫時向下撐開，車縫完成時，鬆線，切線，下料，動作一氣喝成。 | ・[零件冊] |
・[視頻] |
鬆緊帶接合/ 撐開輪組
TR030
| 說明 | 零件冊 | 視頻 | |
|---|---|---|---|
| TR030 | ・[說明]氣動式撐開輪，搭配UHD9022F/BL 二線包縫，在量測環長時向左撐開，車縫時放鬆，生產效率高。 | ・[零件冊] |
・[視頻] |
