機型編碼

1

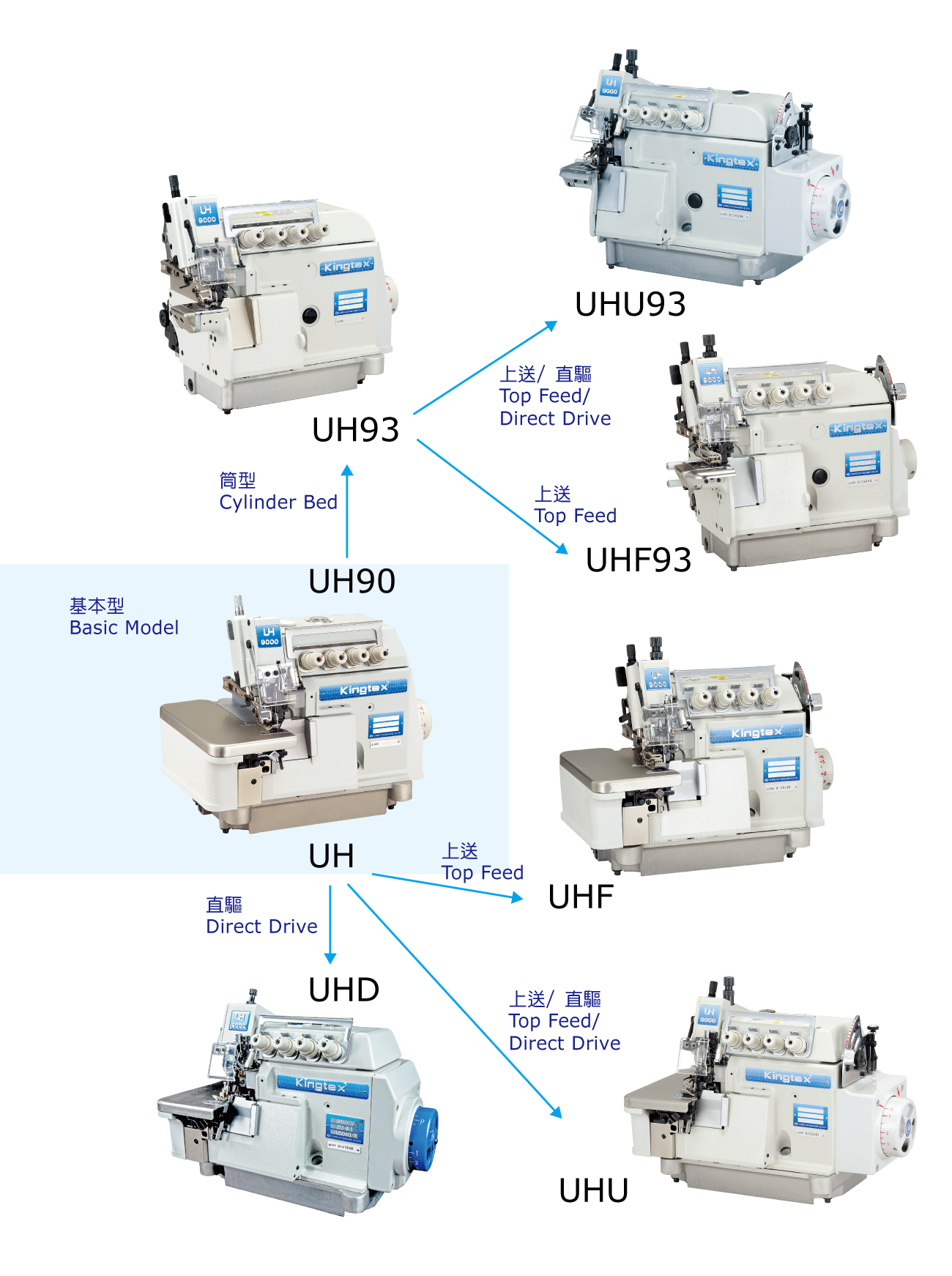

機型 :
Model 平台 特厚 筒型 直驅 上送
UH9000F ●
UH9100F ● ●
UH9300 ●
UHD9000F ● ●
UHD9100F ● ● ●
UHD9300 ● ●
UHF9000 ● ●
UHF9100 ● ● ●
UHF9300 ● ●
UHU9000 ● ● ●
UHU9100 ● ● ● ●
UHU9300 ● ● ●
*UH/UHD 9100厚料規格（高行程），在機器外觀無明顯差異，主要差異在內部零件（例如大心主軸）
2
車縫應用 :
0
基本型
1
盲縫
2
包線頭
3
口袋雙鏈縫滾邊
4
摺景
5
口袋安全縫包布帶
6
出芽飾帶
7
摺景/ 出芽飾帶
8
鬆緊帶車縫
9
補強帶
A
自動鬆緊帶車縫
B
下捲拷布邊
C
管狀肩帶
UH90□□F ● ● ● ● ● ● ● ● ● ● ● ●
UH910□F ●
UH93 ● ● ●
UHD90□□F ● ● ● ● ● ● ● ● ● ● ● ●
UHD910□F ●
UHD93 ● ● ●
UHF90 ●
UHF91 ●
UHF93 ● ●
UHU90 ●
UHU91 ●
UHU93 ● ●
3
線數 :
2 : 2線
3 : 3線
4 : 4線
5 : 5線
6 : 6線
4
機型次代 :

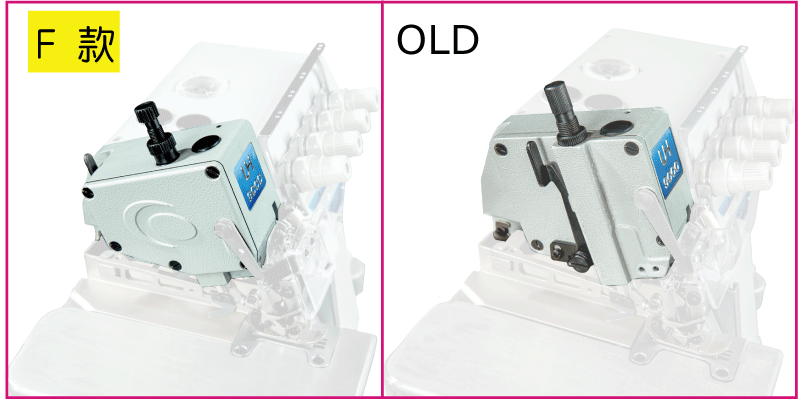

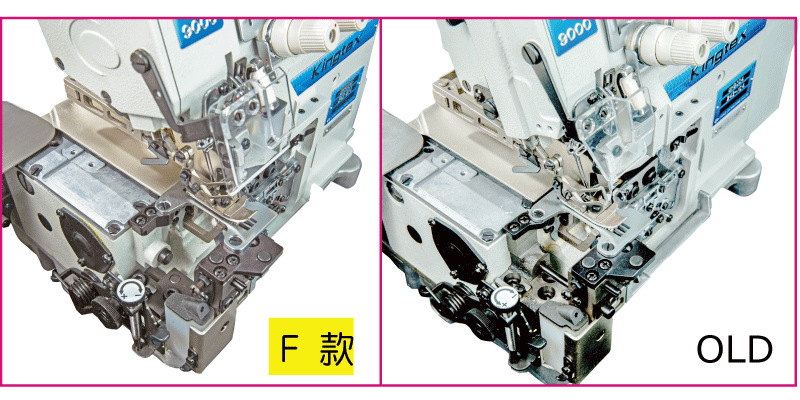

F 款改款說明：側蓋與壓腳機構分離，維修容易。針距調整按鈕改短，防油效果提升。(UH90□□F, UH910□F, UHD90□□F, UHD910□F)


5
針位組:
6
送具齒列 :
1 : 1列
2 : 2列
3 : 3列
4 : 4列
7
次分類 :
A : 寬刀
B : 角刀
C : 窄壓腳
D : 標準/ 盲縫 兩用
E : 肩帶壓腳
F : 密齒
R : 粗齒
8
布料厚度 :
F ：極薄
L ：薄
M ：中
H ：厚
X ：極厚
9

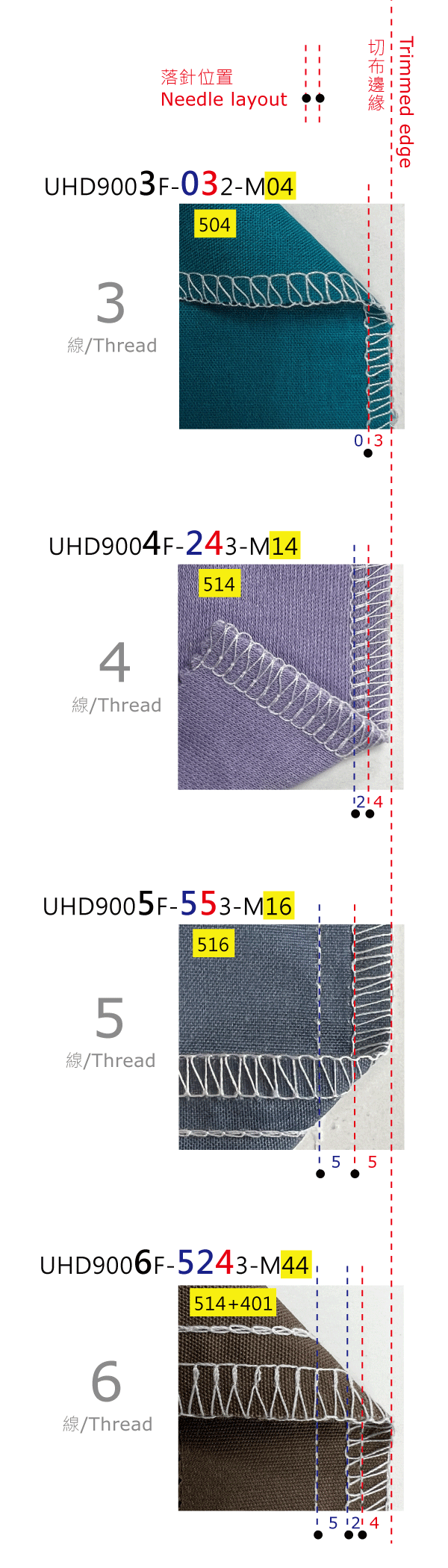

線跡 :
03
 503
04
 504
12
 512
14
 514
16
 516
41
 401
42
 542
44
 514+401
10
選配件 :
TR
 筒型衣物撐開輪組
SS/ US
 吸風切線組
CV
 吸風集屑組
BH
 盲縫導布器
BL
 鬆線器
BT
 包線頭裝置
BD
 5線安全縫滾邊裝置
GC
 折景裝置
EG
 導邊器
EF
 鬆緊帶送帶裝置
TB
 補強帶導片
AG
 角刀
FS
 全沉式安裝套件
SBL
 簡易式自動包線頭
TC
 切帶裝置
TFU
 送帶裝置
AL017
 氣壓式壓腳穩壓裝置
11
伺服馬達 :
直驅伺服馬達 / 電眼切刀

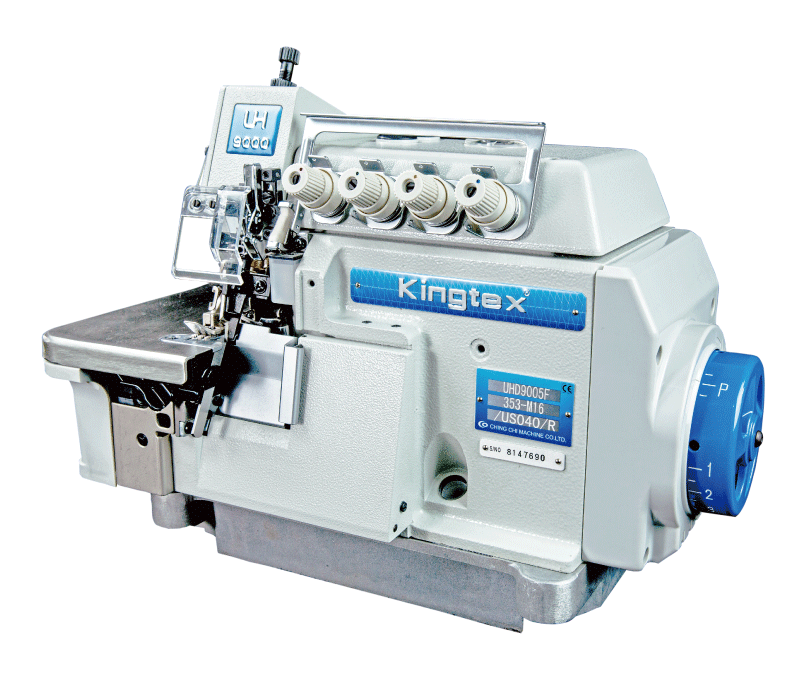

UHD 9000F/R / □
UHD9004F-234-M14/R1

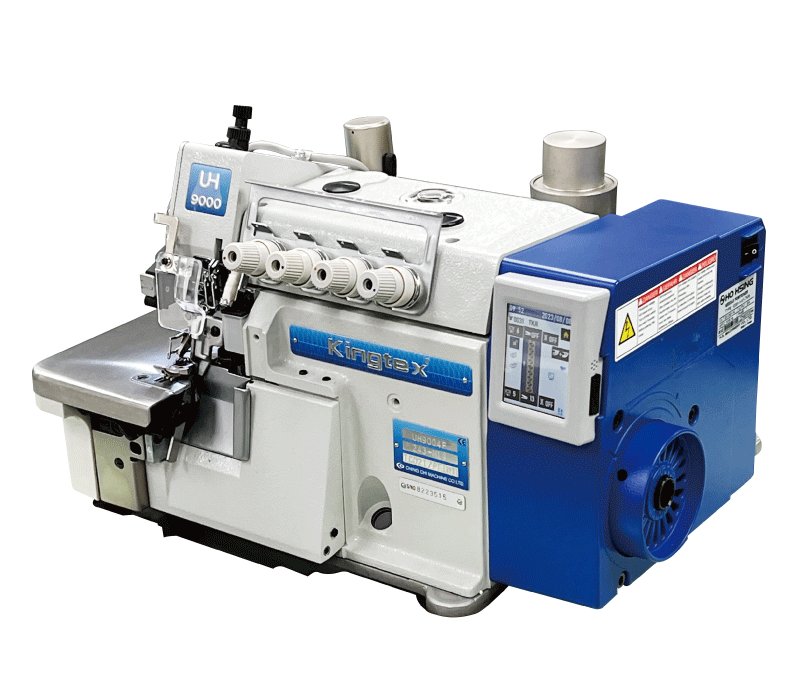

UHD 9000F/H / □
UHD9004F-234-M14/H/UTD

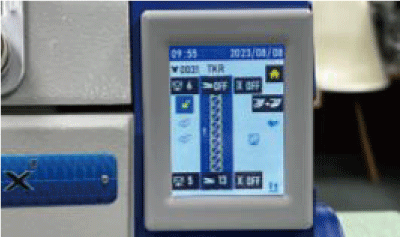

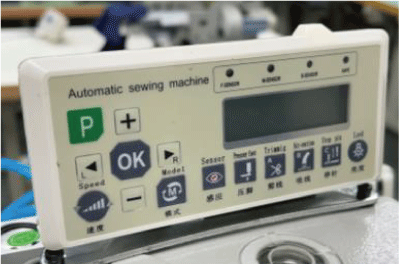

功能代碼 三電眼 切刀 抬壓腳 *吸風集屑 鬆線 操作面板 針板 備註
3
H/ UTC
6
反射式
1
氣動斬刀
 氣動
5
觸控式
6
標準型
4
H/ UTD
6
反射式
1
電動斬刀
 電動 ✓
5
觸控式
6
標準型
H/ KSC
6
反射式
2
側吸剪線
 氣動 ✓ ✓
5
觸控式
6
標準型
 切刀與主軸連動
H/ AKS
6
反射式
2
側吸剪線
 氣動 ✓ ✓
5
觸控式
6
標準型
 切刀以氣缸驅動
H/ SBL
6
反射式
1
氣動斬刀
 氣動 ✓ ✓
5
按鍵式
6
標準型
 包線頭
3
R/ UTC
8
上下對射式
1
氣動斬刀
 氣動
7
按鍵式
8
加長型
 全功能
4
R/ UTD
8
上下對射式
1
電動斬刀
 電動 ✓
7
按鍵式
8
加長型
 全功能
R/ KSC
8
上下對射式
2
側吸剪線
 氣動 ✓ ✓
7
按鍵式
8
加長型
 全功能
R/ SBL
8
上下對射式
1
氣動斬刀
 氣動 ✓
7
按鍵式
8
加長型
 全功能
R1
標準型
 單定位
*吸風集屑以電眼控制，具有節能省風量功能
1
2
3
4
5
6
7
8
依機型
