機型編碼​

共通規格

一般特性

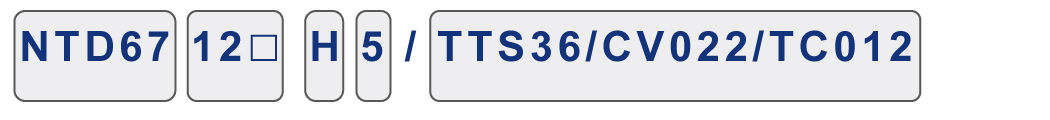

機型編碼

1

2

3

4

5

• 機型 :

NTD67	直驅式一般型
NTD61	直驅式細筒型
NTD69	直驅式筒嘴縮小型

• 車縫應用 :

01	單切
03□	貼帶
04□	長壓腳/ 直進加強
12□	雙切
30	滾輪壓腳

	分類	切布	完成樣式
01	單切
03	03 內褲前襠貼帶 03A 03B 內褲前襠貼帶 03C 補強帶, 反光帶 03D 出芽飾帶
04	04A 長壓腳/ 直進加強
12	12 12A 12E 12G 12F 雙切併縫
30	滾輪壓腳

• 車縫裁片 :

M	薄至中厚
H	厚至特厚
S	滑/ 捲

• 針距 :

5	5.2mm
6	6.0mm
356	3 針   5.6mm
448	4 針   4.8mm

*448:詳閱共通規格

• 選配件 :

PFE□	自動抬壓腳(電動式)
AL013B	自動抬壓腳(氣動式)
AP019, AP19A	自動抬壓腳(氣動式)
TC□	NTD67 切帶(線)刀組
TC□	NTD70 切帶(線)刀組
TCA	通用型後切刀組
SLC	步進式抬壓腳切刀組
Shoes	壓腳鞋索引

共通規格

MODEL
NTD67 NTD70 NTD80	4.8 5.2 5.6 6.0	6	1.6~2.5	1:0.7~1:1.5	6	FL x 118GCS Retainer: FLG-8 448 針位舊型針鎦 : FL x 118GCS 10/70 Ø 1.4 Retainer: FLG-2 8/60 Ø 1.4	30	4200

* 448 規格 : 舊型針座需使用特殊針. 新型針座適用標準針.

一般特性

• 可選擇電動或氣動來提昇壓腳(A)
• 直結式驅動裝置,省電,低噪音,無非必要的功率耗損(B)

• 寬大使用空間,大型裁片縫製作業,流暢無礙(C)。
• 空壓元件,集成式組裝,便於管理維護(D)

• 集屑管,強力有效的移除布屑塵粉(E)
• 多功能控制系統,穩定耐用(F)

• 針落點處 148mm 的細小圓周，適合各種小形管狀的縫製作業(G)
• 調整螺樁可針對下結線鉤與縫針的間隙作精密的微調(H)

• 彈性浮動的壓腳底面，配合穩定的送布齒，送布機構適合薄類布料(I)
• 放鬆螺樁，上或下移動連桿，可變換送布齒的送布量(J)

• 安全保護機構，針棒昇到最高點，壓腳才能抬起，確保上飾縫結線鉤不會與針鎦撞擊(K)
• 搬動板手即可調整送布齒的差動比率，簡單，方便(L)
