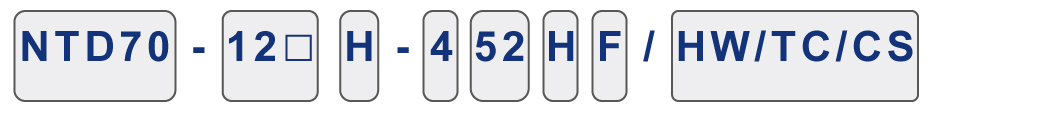

• 机型:

NTD70	全密封防油型
NTD71	全密封防油型細筒款
NTD80	送具外部调整型

• 车缝应用 :

01	單切
03□	贴带
04□	长压脚/ 直进加强
12□	双切
30	滚轮压脚

	分类	切布	完成样式
01	單切
03	03 内裤前裆贴带 03A 03B 内裤前裆贴带 03C 补强带, 反光带 03D 出芽饰带
04	04A 长压脚/ 直进加强
12	12 12A 12E 12G 12F 双切并缝
30	滚轮压脚

• 刀刃 :

M	标准
H	宽刀
S	特殊

• 针数 :

3
4
5

• 针距 :

40	4.0 mm
448	4.8mm
52	5.2 mm
60	6.0 mm
64	6.4 mm
70	7.0 mm
80	8.0 mm

*448:詳閱共通規格

• 针板舌 :

L	薄
M	中
H	厚
S	特殊

• 齿面 :

□	标准(1.8)
F	细齿(1.2)
R	粗齿(2.2)
P	胶面

• 选配件 :

CS006	密缝功能 (NTD80)
PFE□	自动抬压脚(电动式)
AL013B	自动抬压脚(气动式)
AP019, AP19A	自动抬压脚(气动式)
TC□	NTD67 切带(线)刀组
TC□	NTD70 切带(线)刀组
TCA	通用型后切刀组
HW	手轮与安全开关 (NTD80)
SLC	步进式抬压脚切刀组
Shoes	压脚鞋索引

共通规格

MODEL
NTD67 NTD70 NTD80	4.8 5.2 5.6 4.8	6	1.6~2.5	1:0.7~1:1.5	6	FL x 118GCS Retainer: FLG-8 448 针位旧型针镏 : FL x 118GCS 10/70 Ø 1.4 Retainer: FLG-2 8/60 Ø 1.4	30	4200

* 448 规格 : 旧型针座需使用特殊针. 新型针座适用标准针.

一般特性 (NTD80)

新型送具传动机构：
粗细针可外部调整, 方便快速

CS006: 密缝功能 (选配)

B3 :新型基座
可上下左右任意调整，并将电线气管整合。

送具机构加强防油，新增刮油片

HW:手轮与安全开关(选配)

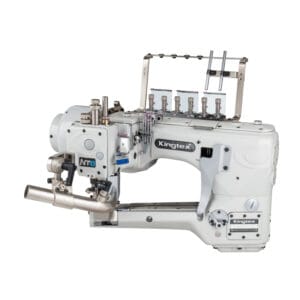

一般特性 (NTD70)

• 采用无心马达，震动小，低噪音，车缝更平整，拆装方便，性能稳定，主轴与马达同时驱动，没有马达芯，平稳系数更高。(A)

• 改良式扬线臂，方便针线线量调整。(B)

• 防伪LOGO 。(C)

• 采用特殊处理的陶瓷过线机构，摩擦系数低，车缝更顺利，有效延长机器使用寿命。(D)

• 新增 LED 灯照明，具 5 程式亮度调节，可满足不同明度需求，避免视觉疲劳。(E)

• 专利多向可调吸屑装置转接头，可依客户需求，调整到最适当角度。(F)

• NTD70 车头均有预留基座及螺丝孔位，可轻易加装任何附加装置，不需更换面板。(G)

• 全新密封式扬线凸轮机构，实现零漏油目标。(H)

• 针落点处 148mm 的细小圆周，适合各种小形管状的缝制作业。(J)

• 调整螺桩可针对下结线钩与缝针的间隙作精密的微调。(K)

• 专利内藏式进气管，强力有效的移除布屑尘粉。(L)

• 宽大使用空间,大型裁片缝制作业，流畅无碍。(M)

• 全系列主轴均搭配高速滚珠轴承，长时间运转可使温度与噪音减至最低。(N)

• 专利全新设计隐藏式全密封抬压脚机构与机座创新结合在一起，更加美观、避震。(P)
