首頁 /產品總覽/選配裝置/TC/ TCS / TCA
34-800-1

TC/ TCS / TCA切帶 (線) 刀組

產品說明

  • 切帶 (線) 刀組。

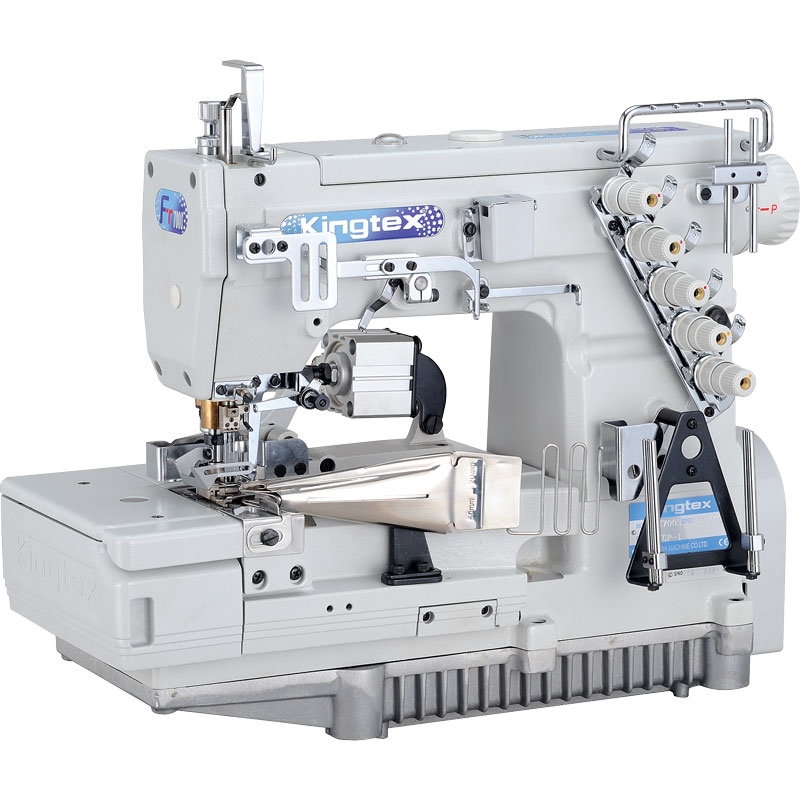

TC

說明 適用 零件冊
TC021H,
TC021K,
TC022H,
TC022K,
TC022S 		・[說明]刀刃安裝於針板後側，車縫完畢時，TC 裝置切斷布帶或線環，有電眼、手動開關、膝動開關、電動式…等多種搭配組合。 ・[適用]UH9000F, UHD9000F, UHF9000, UHU9000 ・[零件冊]
TC023H,
TC023K,
TC023S,
TC024H,
TC024K,
TC024S 		・[說明]刀刃安裝於針板後側，車縫完畢時，TC 裝置切斷布帶或線環，有電眼、手動開關、膝動開關、電動式…等多種搭配組合。 ・[適用]UH9000F, UHD9000F, UHF9000, UHU9000 ・[零件冊]

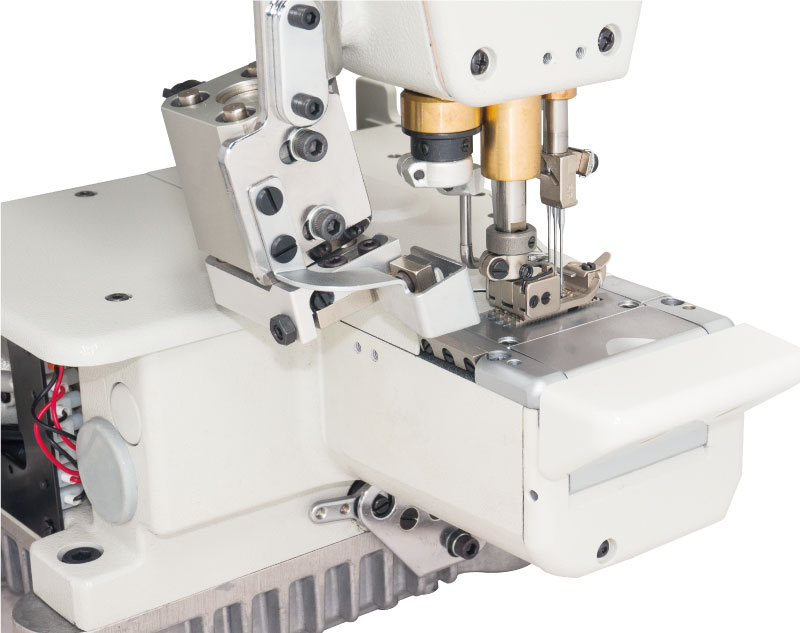

TCS

TCS 圖 說明 適用機型 零件冊

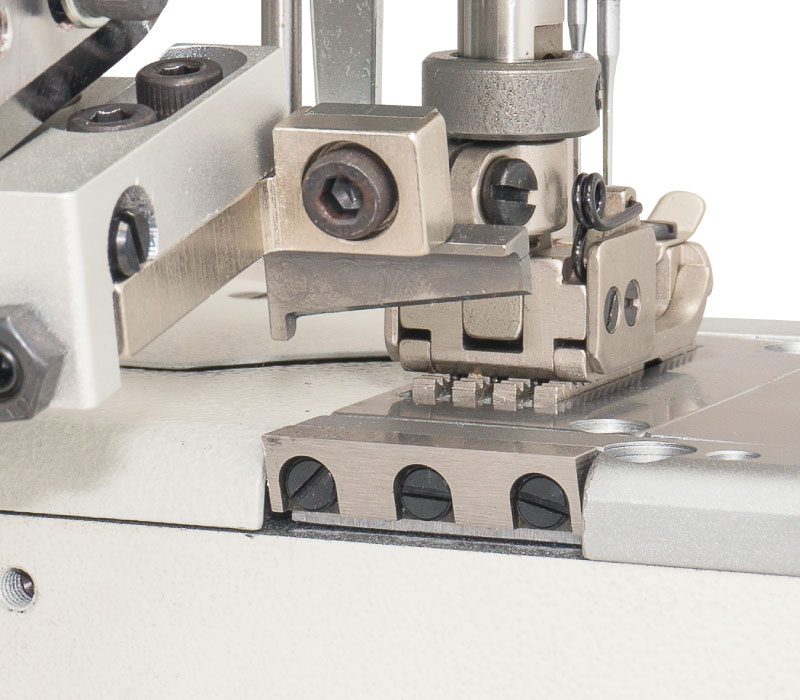

TCS31,
TCS32 		・[圖] ・[說明]最大切斷寬: 18mm
刀口距離壓腳: 28mm 		・[適用機型]TCS31 : CTD9700
TCS32 : CXM2000 		・[零件冊]TCS31 TCS32

TC

TC
TCS		 圖 切斷寬度 刀口/壓腳間距 驅動方式 適用針板 適用機型 零件冊

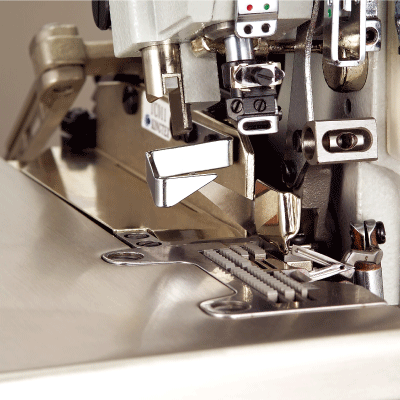

TC001,
TC004,
TCS01,

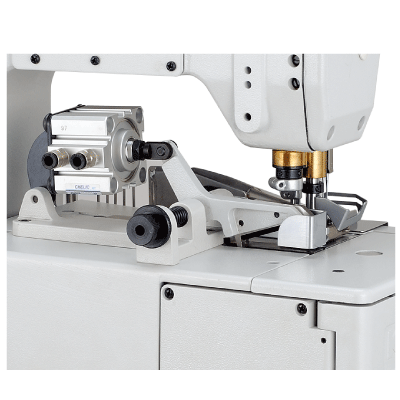

TCS04, 		・[圖] ・[切斷寬度]32mm ・[刀口/壓腳間距]31.9mm ・[驅動方式]氣動 ・[適用針板]標準針板 ・[適用機型] TC001/ TCS01 : FT7003, FTD7003, FTU7003 TC004/ TCS04 : FT7069, FTD7069 ・[零件冊]
TC002,
TC005,
TCS02,

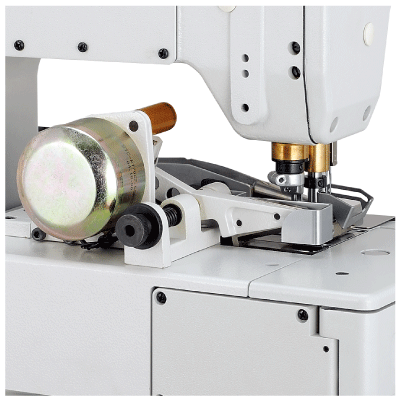

TCS05, 		・[圖] ・[切斷寬度]32mm ・[刀口/壓腳間距]31.9mm ・[驅動方式]電動 ・[適用針板]標準針板 ・[適用機型] TC002/ TCS02 : FT7003, FTD7003, FTU7003 TC005/ TCS05 : FT7069, FTD7069 ・[零件冊]
TC003,
TCS03, 		・[圖] ・[切斷寬度]28mm ・[刀口/壓腳間距]5.3mm ・[驅動方式]氣動 ・[適用針板] ・[適用機型] (356,364): FT7003, FTD7003, FTU7003 ・[零件冊]
TC008,
TCS08, 		・[圖] ・[切斷寬度]28mm ・[刀口/壓腳間距]11mm ・[驅動方式]氣動 ・[適用針板] ・[適用機型] FT7002, FTD7002 ・[零件冊]
TC009,
TC019,
TCS09,
TCS19 		・[圖] ・[切斷寬度]28mm ・[刀口/壓腳間距]12.3mm ・[驅動方式]氣動 ・[適用針板]
 ・[適用機型] TC009/TCS09 : FT□7003, FT□7069-0, FT□7069-2 FT□7069-4, FTD7069-6 TC019/TCS19 : FT□7069-3, FT□7069-5 FTD7069-7 ・[零件冊]
TCS33 ・[圖] ・[切斷寬度]28mm ・[刀口/壓腳間距]25mm ・[驅動方式]氣動 ・[適用針板]標準針板 ・[適用機型] FT7000, FTD7000
上掛式活動刀組，車縫空間淨 空		 ・[零件冊]
氣動 : 須配合空壓機使用(5kg/ cm2 或 70 PSI)
TCS 系列由伺服馬達控制
TC 系列有專用電控箱
  • NTD67 切帶(線)刀組

TC

沖鎚式

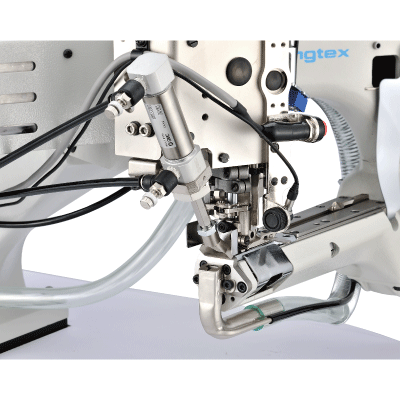

TC112S
TC 切刀型式 氣壓缸 吸屑管 CV Set 啟動開關 電眼 電控 零件冊
TC012E ・[ 切刀型式]沖鎚式(刀刃) ・[氣壓缸] 圓缸 ・[吸屑管] - ・[CV Set] CV015, CV016 ・[啟動開關] 手控 ・[電眼] - ・[電控] TD715 ・[零件冊]
TC012K ・[ 切刀型式]沖鎚式(刀刃) ・[氣壓缸] 圓缸 ・[吸屑管] - ・[CV Set] CV015, CV016 ・[啟動開關] 膝控 ・[電眼] - ・[電控] TD715 ・[零件冊]
TC012S ・[ 切刀型式]沖鎚式(刀刃) ・[氣壓缸] 圓缸 ・[吸屑管] 後吸式 ・[CV Set] CV022 ・[啟動開關] 手/ 膝控 ・[電眼] ● ・[電控] i-70 ・[零件冊]
TC112E ・[ 切刀型式]沖鎚式 ・[氣壓缸] 圓缸 ・[吸屑管] - ・[CV Set] CV015, CV016 ・[啟動開關] 手控 ・[電眼] - ・[電控] TD715 ・[零件冊]
TC112K ・[ 切刀型式]沖鎚式 ・[氣壓缸] 圓缸 ・[吸屑管] - ・[CV Set] CV015, CV016 ・[啟動開關] 膝控 ・[電眼] - ・[電控] TD715 ・[零件冊]
TC112S ・[ 切刀型式]沖鎚式 ・[氣壓缸] 圓缸 ・[吸屑管] 下吸式 ・[CV Set] CV022 ・[啟動開關] 手/ 膝控 ・[電眼] ● ・[電控] i-70 ・[零件冊]
• 沖鎚式切刀不需先拆卸，就可直接拆卸壓腳，適合經常換款調整的成衣廠。
• 下吸式吸屑管可空出後方空間，避免切刀後卡布，適用於NTD 6703款(貼帶)，但會使筒嘴周長增加
• CV015為標準管徑Ø19，適用一般布料，CV016為加大管徑Ø25，適用厚布料

斬刀式

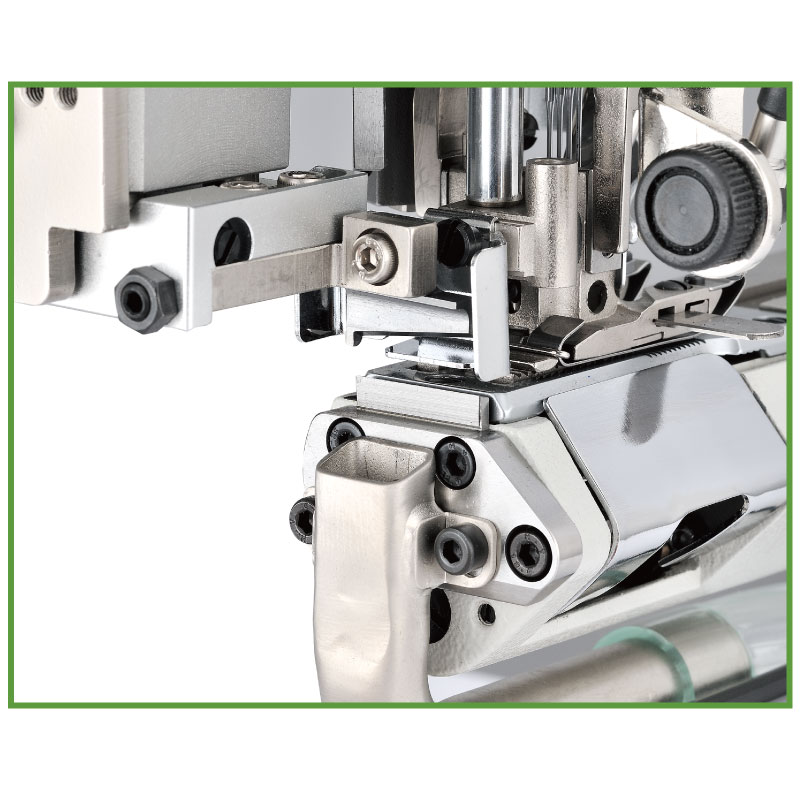

TC113S
斬刀/ 下吸

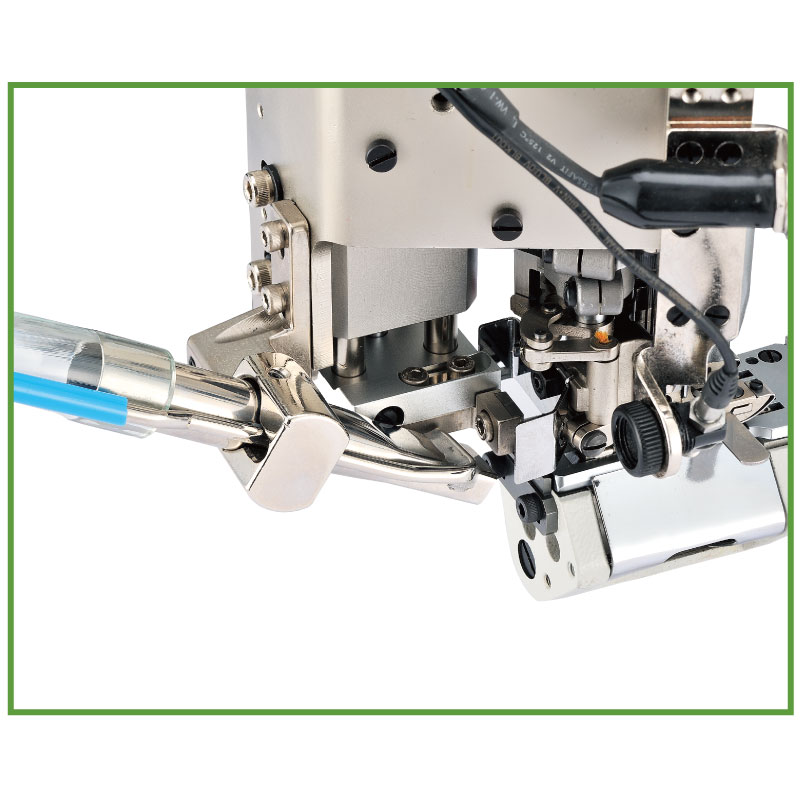

TC013S
斬刀/ 後吸
TC 切刀型式 氣壓缸 吸屑管 CV Set 啟動開關 電眼 電控 零件冊
TC013E ・[ 切刀型式]斬刀式 ・[氣壓缸] 方缸 ・[吸屑管] - ・[CV Set] CV015, CV016 ・[啟動開關] 手控 ・[電眼] - ・[電控] TD715 ・[零件冊]
TC013K ・[ 切刀型式]斬刀式 ・[氣壓缸] 方缸 ・[吸屑管] - ・[CV Set] CV015, CV016 ・[啟動開關] 膝控 ・[電眼] - ・[電控] TD715 ・[零件冊]
TC013S ・[ 切刀型式]斬刀式 ・[氣壓缸] 方缸 ・[吸屑管] 後吸式 ・[CV Set] CV022 ・[啟動開關] 手/ 膝控 ・[電眼] ● ・[電控] i-70 ・[零件冊]
TC113S ・[ 切刀型式]斬刀式 ・[氣壓缸] 方缸 ・[吸屑管] 下吸式 ・[CV Set] CV022 ・[啟動開關] 手/ 膝控 ・[電眼] ● ・[電控] i-70 ・[零件冊]
TC014S ・[ 切刀型式]斬刀式 (活動刀加壓彈簧) ・[氣壓缸] 方缸 ・[吸屑管] 後吸式 ・[CV Set] CV022 ・[啟動開關] 手/ 膝控 ・[電眼]● ・[電控] i-70 ・[零件冊]
TC024S ・[ 切刀型式]斬刀式 (活動刀加壓彈簧) ・[氣壓缸] 方缸 ・[吸屑管] 後吸式 ・[CV Set] CV022 ・[啟動開關] 手/ 膝控 ・[電眼]● ・[電控] i-70 ・[零件冊]
• 下吸式吸屑管可空出後方空間，避免切刀後卡布，適用於NTD 6703款(貼帶)，但會使筒嘴周長增加
• CV015為標準管徑Ø19，適用一般布料，CV016為加大管徑Ø25，適用厚布料
• TC 024S 同 TC 014S, 差異為側蓋固定板
  • NTD77 切帶(線)刀組

TC

沖鎚式

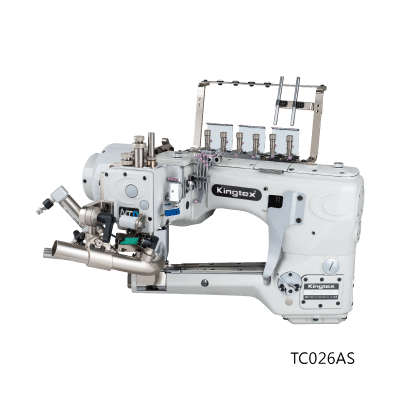

TC026AS
TC 切刀型式 制動 吸屑管 CV Set 啟動開關 電眼 抬壓腳 零件冊

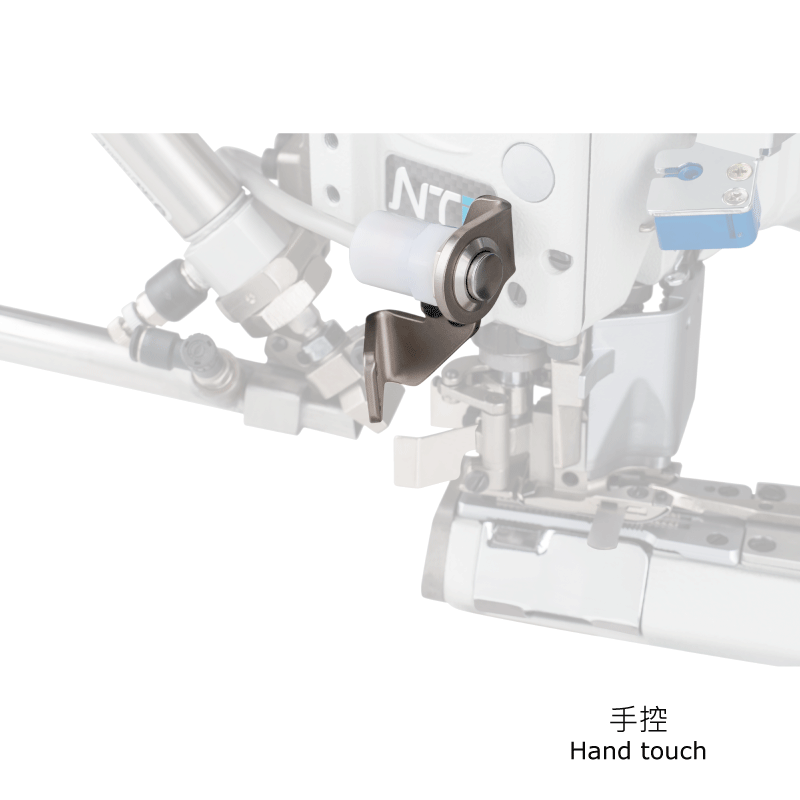

TC026A ・[ 切刀型式]沖鎚式 ・[制動] 氣缸(圓) ・[吸屑管] 後吸式 ・[CV Set] CV023 ・[啟動開關] 手控, 膝控(選配) ・[電眼] - ・[抬壓腳] 氣動 ・[零件冊]
TC026AS ・[ 切刀型式]沖鎚式 ・[制動] 氣缸(圓) ・[吸屑管] 後吸式 ・[CV Set] CV023 ・[啟動開關] 手控, 膝控(選配) ・[電眼] ● ・[抬壓腳] 氣動 ・[零件冊]
TC026B ・[ 切刀型式]沖鎚式 ・[制動] 氣缸(圓) ・[吸屑管] 後吸式 ・[CV Set] CV023 ・[啟動開關] 手控, 膝控(選配) ・[電眼] - ・[抬壓腳] 電動 ・[零件冊]
TC026BS ・[ 切刀型式]沖鎚式 ・[制動] 氣缸(圓) ・[吸屑管] 後吸式 ・[CV Set] CV023 ・[啟動開關] 手控, 膝控(選配) ・[電眼] ● ・[抬壓腳] 電動 ・[零件冊]
TC027A ・[ 切刀型式]沖鎚式(刀刃) ・[制動] 氣缸(圓) ・[吸屑管] 後吸式 ・[CV Set] CV023 ・[啟動開關] 手控, 膝控(選配) ・[電眼] - ・[抬壓腳] 氣動 ・[零件冊]
TC027AS ・[ 切刀型式]沖鎚式(刀刃) ・[制動] 氣缸(圓) ・[吸屑管] 後吸式 ・[CV Set] CV023 ・[啟動開關] 手控, 膝控(選配) ・[電眼] ● ・[抬壓腳] 氣動 ・[零件冊]
TC027B ・[ 切刀型式]沖鎚式(刀刃) ・[制動] 氣缸(圓) ・[吸屑管] 後吸式 ・[CV Set] CV023 ・[啟動開關] 手控, 膝控(選配) ・[電眼] - ・[抬壓腳] 電動 ・[零件冊]
TC027BS ・[ 切刀型式]沖鎚式(刀刃) ・[制動] 氣缸(圓) ・[吸屑管] 後吸式 ・[CV Set] CV023 ・[啟動開關] 手控, 膝控(選配) ・[電眼] ● ・[抬壓腳] 電動 ・[零件冊]
• 沖鎚式切刀不需先拆卸，就可直接拆卸壓腳，適合經常換款調整的成衣廠。
• 切帶時，建議使用TC027有刀刃沖鎚式，或TC028A 氣動斬刀式，效果較好

斬刀式

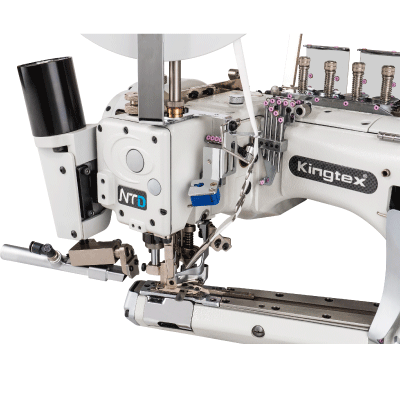

TC028CS

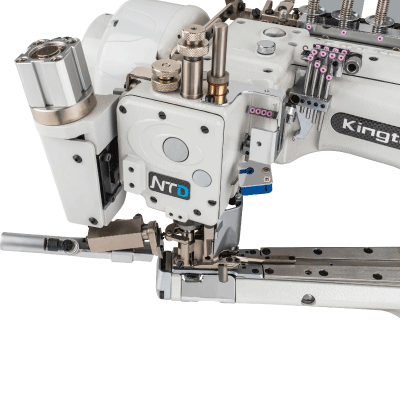

TC028AS
氣動式/ 斬刀
TC 切刀型式 制動 吸屑管 CV Set 啟動開關 電眼 抬壓腳 零件冊
TC028A ・[ 切刀型式]斬刀式 ・[制動] 氣缸(方) ・[吸屑管] 後吸式 ・[CV Set] CV023 ・[啟動開關] 手控, 膝控(選配) ・[電眼] - ・[抬壓腳] 氣動 ・[零件冊]
TC028AS ・[ 切刀型式]斬刀式 ・[制動] 氣缸(方) ・[吸屑管] 後吸式 ・[CV Set] CV023 ・[啟動開關] 手控, 膝控(選配) ・[電眼] ● ・[抬壓腳] 氣動 ・[零件冊]
TC028B ・[ 切刀型式]斬刀式 ・[制動] 氣缸(方) ・[吸屑管] 後吸式 ・[CV Set] CV023 ・[啟動開關] 手控, 膝控(選配) ・[電眼] - ・[抬壓腳] 電動 ・[零件冊]
TC028BS ・[ 切刀型式]斬刀式 ・[制動] 氣缸(方) ・[吸屑管] 後吸式 ・[CV Set] CV023 ・[啟動開關] 手控, 膝控(選配) ・[電眼] ● ・[抬壓腳] 電動 ・[零件冊]
TC028C ・[ 切刀型式]斬刀式 ・[制動] 電磁鐵 ・[吸屑管] 後吸式 ・[CV Set] CV023 ・[啟動開關] 手控, 膝控(選配) ・[電眼] - ・[抬壓腳] 電動 ・[零件冊]
TC028CS ・[ 切刀型式]斬刀式 ・[制動] 電磁鐵 ・[吸屑管] 後吸式 ・[CV Set] CV023 ・[啟動開關] 手控, 膝控(選配) ・[電眼] ● ・[抬壓腳] 電動 ・[零件冊]
• 沖鎚式切刀不需先拆卸，就可直接拆卸壓腳，適合經常換款調整的成衣廠。
• 切帶時，建議使用TC027有刀刃沖鎚式，或TC028A 氣動斬刀式，效果較好

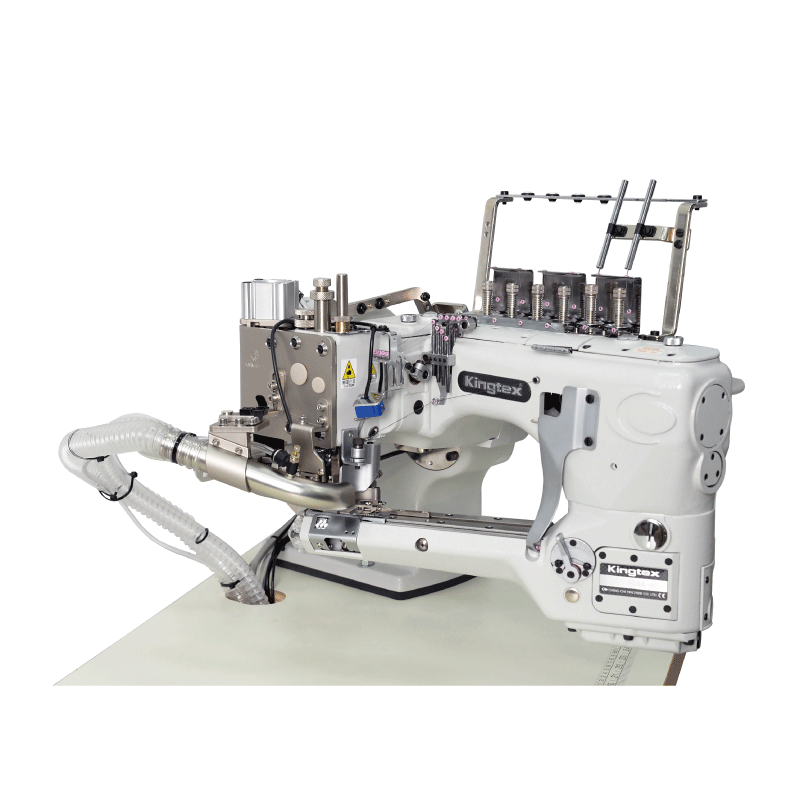

  • 通用型後切刀組

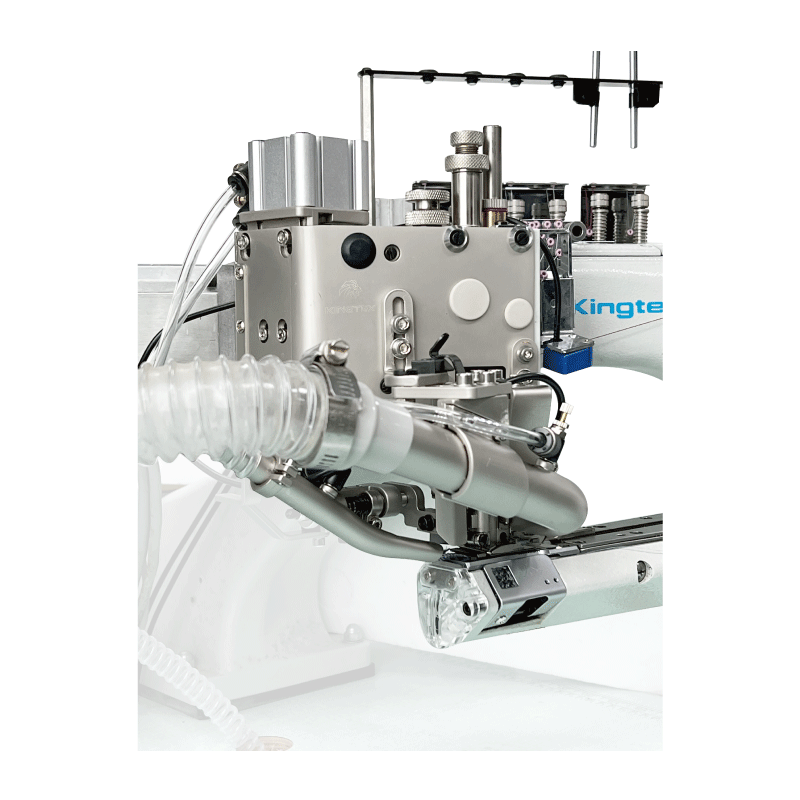

TCA

TC 圖 切刀型式 氣壓缸 吸屑管 CV Set 啟動開關 電眼 電控 適用機型
TCA67
TCA77
TCA80 		・[ 圖]
 ・[ 切刀型式]斬刀式 (活動刀加壓彈簧) ・[氣壓缸] 方缸 ・[吸屑管] 後吸式 ・[CV Set] 標配 ・[啟動開關] 踏板:後踩 ・[電眼]● ・[電控] TD415 ・[適用機型]TCA67:NTD67
TCA77:NTD77
TCA80:NTD80
說明：
1. TCA 切刀組為模組化設計，可搭配 NTD 67/ 77/ 80 全系列機型。
2.手動模式以踏板後踩控制切刀
3. 支援自動模式，布邊感應電眼為標配。
  • 氣動式切帶

TCS34

TCS 圖 說明 適用機型 零件冊
TCS34 ・[圖] ・[說明]最大切斷寬: 18mm
刀口距離壓腳: 28mm 		・[適用機型]FTK2500 ・[零件冊]
