四针六线曲臂并缝机 - Kingtex - 宝狮牌缝纫机

PFE□, AL□, AP□
TC (NTD67)
TC (NTD77)
TCA
SLC

自动抬压脚

PFE

PFE□	图	抬压脚	说明	适用机型	零件冊
PFE06	・[图]	・[抬压脚]电动式	・[说明] NT/NTD 67系列的抬压脚装置于机器上方	・[适用机型]NT67, NTD67	・[零件冊]
PFE07	・[图]	・[抬压脚]电动式	・[说明] NTD 77 系列的抬压脚装置，整合于机座里。	・[适用机型]NTD77	・[零件冊]

AL

AL□	图	抬压脚	说明	适用机型	零件冊
AL013	・[图]	・[抬压脚]气动式	・[说明] NT/NTD 67系列的抬压脚装置于机器上方	・[适用机型]NT67, NTD67	・[零件冊]
AL018	・[图]	・[抬压脚]气动式	・[说明] NTD 77 系列的抬压脚装置，整合于机座里	・[适用机型]NTD77	・[零件冊]

AP

AP□	图	抬压脚	说明	适用机型	零件冊

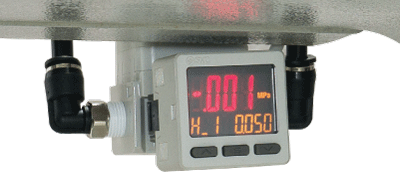

AP019, AP19A	・[图] AP019 AP19A	・[抬压脚]气动式	・[说明] 为气动抬压脚附调压阀，并具有压脚压力维持功能，车缝厚薄变化也不会改变压脚压力	・[适用机型]NTD67, NTD77	・[Parts List]AP019 AP19A

TC

TC	切刀型式	气压缸	吸屑管	CV Set	启动开关	电眼	电控	零件冊
TC012E	・[ 切刀型式]冲锤式(刀刃)	・[气压缸] 圆缸	・[吸屑管] -	・[CV Set] CV015, CV016	・[启动开关] 手控	・[电眼] -	・[电控] TD715	・[零件冊]
TC012K	・[ 切刀型式]冲锤式(刀刃)	・[气压缸] 圆缸	・[吸屑管] -	・[CV Set] CV015, CV016	・[启动开关] 膝控	・[电眼] -	・[电控] TD715	・[零件冊]
TC012S	・[ 切刀型式]冲锤式(刀刃)	・[气压缸] 圆缸	・[吸屑管] 后吸式	・[CV Set] CV022	・[启动开关] 手/ 膝控	・[电眼] ●	・[电控] i-70	・[零件冊]
TC112E	・[ 切刀型式]冲锤式	・[气压缸] 圆缸	・[吸屑管] -	・[CV Set] CV015, CV016	・[启动开关] 手控	・[电眼] -	・[电控] TD715	・[零件冊]
TC112K	・[ 切刀型式]冲锤式	・[气压缸] 圆缸	・[吸屑管] -	・[CV Set] CV015, CV016	・[启动开关] 膝控	・[电眼] -	・[电控] TD715	・[零件冊]
TC112S	・[ 切刀型式]冲锤式	・[气压缸] 圆缸	・[吸屑管] 下吸式	・[CV Set] CV022	・[启动开关] 手/ 膝控	・[电眼] ●	・[电控] i-70	・[零件冊]

• 冲锤式切刀不需先拆卸，就可直接拆卸压脚，适合经常换款调整的成衣厂。
• 下吸式吸屑管可空出后方空间，避免切刀后卡布，适用于NTD 6703款(贴带)，但会使筒嘴周长增加
• CV015为标准管径Ø19，适用一般布料，CV016为加大管径Ø25，适用厚布料

TC	切刀型式	气压缸	吸屑管	CV Set	启动开关	电眼	电控	零件冊
TC013E	・[ 切刀型式]斩刀式	・[气压缸] 方缸	・[吸屑管] -	・[CV Set] CV015, CV016	・[启动开关] 手控	・[电眼] -	・[电控] TD715	・[零件冊]
TC013K	・[ 切刀型式]斩刀式	・[气压缸] 方缸	・[吸屑管] -	・[CV Set] CV015, CV016	・[启动开关] 膝控	・[电眼] -	・[电控] TD715	・[零件冊]
TC013S	・[ 切刀型式]斩刀式	・[气压缸] 方缸	・[吸屑管] 后吸式	・[CV Set] CV022	・[启动开关] 手/ 膝控	・[电眼] ●	・[电控] i-70	・[零件冊]
TC113S	・[ 切刀型式]斩刀式	・[气压缸] 方缸	・[吸屑管] 下吸式	・[CV Set] CV022	・[启动开关] 手/ 膝控	・[电眼] ●	・[电控] i-70	・[零件冊]
TC014S	・[ 切刀型式]斩刀式(活动刀加压弹簧)	・[气压缸] 方缸	・[吸屑管] 后吸式	・[CV Set] CV022	・[啟動開關] 手/ 膝控	・[电眼]●	・[电控] i-70	・[零件冊]
TC024S	・[ 切刀型式]斩刀式(活动刀加压弹簧)	・[气压缸] 方缸	・[吸屑管] 后吸式	・[CV Set] CV022	・[启动开关] 手/ 膝控	・[电眼]●	・[电控] i-70	・[零件冊]

• 下吸式吸屑管可空出后方空间，避免切刀后卡布，适用于NTD 6703款(贴带)，但会使筒嘴周长增加
• CV015为标准管径Ø19，适用一般布料，CV016为加大管径Ø25，适用厚布料
• TC 024S 同 TC 014S, 差异为侧盖固定板

TC

TC	切刀型式	制动	吸屑管	CV Set	启动开关	电眼	抬压脚	零件冊
TC026A	・[ 切刀型式]冲锤式	・[制动] 气缸(圆)	・[吸屑管] 后吸式	・[CV Set] CV023	・[启动开关] 手控, 膝控(选配)	・[电眼] -	・[抬压脚] 气动	・[零件冊]
TC026AS	・[ 切刀型式]冲锤式	・[制动] 气缸(圆)	・[吸屑管] 后吸式	・[CV Set] CV023	・[启动开关] 手控, 膝控(选配)	・[电眼] ●	・[抬壓腳] 气动	・[零件冊]
TC026B	・[ 切刀型式]冲锤式	・[制动] 气缸(圆)	・[吸屑管] 后吸式	・[CV Set] CV023	・[启动开关] 手控, 膝控(选配)	・[电眼] -	・[抬压脚] 电动	・[零件冊]
TC026BS	・[ 切刀型式]冲锤式	・[制动] 气缸(圆)	・[吸屑管] 后吸式	・[CV Set] CV023	・[启动开关] 手控, 膝控(选配)	・[电眼] ●	・[抬压脚] 电动	・[零件冊]
TC027A	・[ 切刀型式]冲锤式(刀刃)	・[制动] 气缸(圆)	・[吸屑管] 后吸式	・[CV Set] CV023	・[启动开关] 手控, 膝控(选配)	・[电眼] -	・[抬压脚] 气动	・[零件冊]
TC027AS	・[ 切刀型式]冲锤式(刀刃)	・[制动] 气缸(圆)	・[吸屑管] 后吸式	・[CV Set] CV023	・[启动开关] 手控, 膝控(选配)	・[电眼] ●	・[抬压脚] 气动	・[零件冊]
TC027B	・[ 切刀型式]冲锤式(刀刃)	・[制动] 气缸(圆)	・[吸屑管] 后吸式	・[CV Set] CV023	・[启动开关] 手控, 膝控(选配)	・[电眼] -	・[抬压脚] 电动	・[零件冊]
TC027BS	・[ 切刀型式]冲锤式(刀刃)	・[制动] 气缸(圆)	・[吸屑管] 后吸式	・[CV Set] CV023	・[启动开关] 手控, 膝控(选配)	・[电眼] ●	・[抬压脚] 电动	・[零件冊]

• 冲锤式切刀不需先拆卸，就可直接拆卸压脚，适合经常换款调整的成衣厂。
• 切带时，建议使用TC027有刀刃冲锤式，或TC028A 气动斩刀式，效果较好

TC	切刀型式	制动	吸屑管	CV Set	启动开关	电眼	抬压脚	零件冊
TC028A	・[ 切刀型式]斩刀式	・[制动] 气缸(方)	・[吸屑管] 后吸式	・[CV Set] CV023	・[启动开关] 手控, 膝控(选配)	・[电眼] -	・[抬压脚] 气动	・[零件冊]
TC028AS	・[ 切刀型式]斩刀式	・[制动] 气缸(方)	・[吸屑管] 后吸式	・[CV Set] CV023	・[启动开关] 手控, 膝控(选配)	・[电眼] ●	・[抬压脚] 气动	・[零件冊]
TC028B	・[ 切刀型式]斩刀式	・[制动] 气缸(方)	・[吸屑管] 后吸式	・[CV Set] CV023	・[启动开关] 手控, 膝控(选配)	・[电眼] -	・[抬压脚] 电动	・[零件冊]
TC028BS	・[ 切刀型式]斩刀式	・[制动] 气缸(方)	・[吸屑管] 后吸式	・[CV Set] CV023	・[启动开关] 手控, 膝控(选配)	・[电眼] ●	・[抬压脚] 电动	・[零件冊]
TC028C	・[ 切刀型式]斩刀式	・[制动] 电磁铁	・[吸屑管] 后吸式	・[CV Set] CV023	・[启动开关] 手控, 膝控(选配)	・[电眼] -	・[抬压脚] 电动	・[零件冊]
TC028CS	・[ 切刀型式]斩刀式	・[制动] 电磁铁	・[吸屑管] 后吸式	・[CV Set] CV023	・[启动开关] 手控, 膝控(选配)	・[电眼] ●	・[抬压脚] 电动	・[零件冊]

• 冲锤式切刀不需先拆卸，就可直接拆卸压脚，适合经常换款调整的成衣厂。
• 切带时，建议使用TC027有刀刃冲锤式，或TC028A 气动斩刀式，效果较好

TCA

TC	图	切刀型式	气压缸	吸屑管	CV Set	启动开关	电眼	电控	适用机型
TCA67 TCA77 TCA80	・[图]	・[ 切刀型式]斩刀式(活动刀加压弹簧)	・[气压缸] 方缸	・[吸屑管] 后吸式	・[CV Set] 标配	・[启动开关] 踏板:后踩	・[电眼]●	・[电控] TD415	・[适用机型]TCA67:NTD67 TCA77:NTD77 TCA80:NTD80
