Danh mục

Số hiệu mẫu

Thông số kỹ thuật Commonspec

Đặc điểm chung

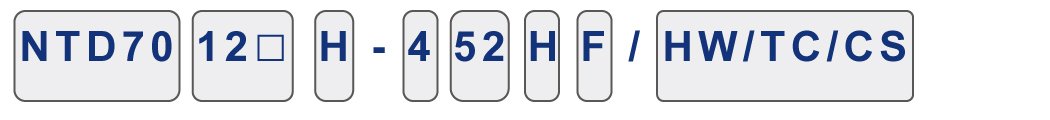

Số hiệu mẫu

1

2

3

4

5

6

7

8

• Loại máy :

NTD70	Loại kín hoàn toàn, chống dầu
NTD71	Loại kín hoàn toàn, chống dầu, với cần gạt mảnh
NTD80	Loại cơ cấu cấp liệu cho chó có thể điều chỉnh từ bên ngoài

• Ứng dụng may :

01	Cắt tỉa một bên
03□	Gắn băng viền
04□	Chân vịt dài / Tiến thẳng
12□	Cắt mép hai bên
30	Chân vịt có con lănr

	Lớp con	Cắt tỉa	Hoàn thành
01	Cắt tỉa một bên
03	03 Dây buộc khóa kéo phía trước của quần lót 03A 03B Dây buộc khóa kéo phía trước của quần lót 03C Băng gia cố, Băng phản quang 03D Vòi trang trí đường ống
04	04A Chân vịt dài/ Chân vịt thẳng
12	12 12A 12E 12G 12F Cắt tỉa hai mặt
30	Chân vịt có con lăn

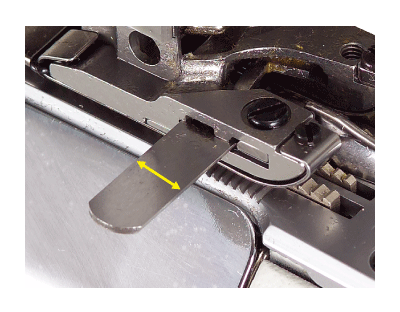

• Lưỡi dao :

M	Tiêu chuẩn
H	Rộng
S	Đặc biệt

• Số kim :

3
4
5

• Khoảng cách kim :

40	4.0 mm
448	4.8mm
52	5.2 mm
60	6.0 mm
64	6.4 mm
70	7.0 mm
80	8.0 mm

*448:Đọc các thông số kỹ thuật chung để biết chi tiết/phạm vi

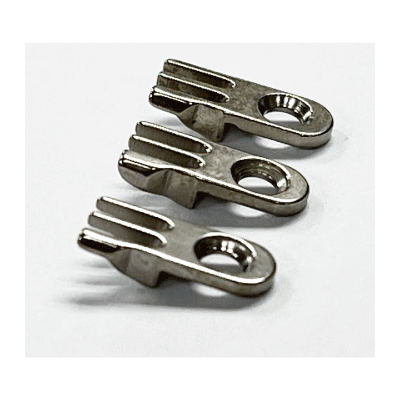

• Lưỡi tấm kim :

L	Ánh sáng
M	Trung bình
H	Nặng
S	Đặc biệt

• Răng cưa :

□	Tiêu chuẩn(1.8)
F	Răng khít(1.2)
R	Răng nhám(2.2)
P	Răng phẳng bằng nhựa

• Thiết bị tùy chọn :

CS006	Thiết bị tạo mũi khâu nén (NTD80)
PFE□	Bộ nâng chân vịt (loại điện từ)
AL013B	Bộ nâng chân vịt (loại khí nén)
AP019, AP19A	Bộ nâng chân vịt (loại khí nén)
TC□	NTD67 Máy cắt băng keo (chỉ)
TC□	NTD70 Máy cắt băng keo (chỉ)
TCA	Máy cắt phía sau loại thông dụng
HW	Tay quay có công tắc an toàn.(NTD80)
SLC	Bộ nâng chân vịt kiểu động cơ bước và dao cắt phía sau
Shoes	Tấm lò xo chân vịt (đế giày) Mục lục

Thông số kỹ thuật Commonspec

MODEL
NTD67 NTD70 NTD80	4.8 5.2 5.6 6.0	6	1.6~2.5	1:0.7~1:1.5	6	FL x 118GCS Retainer: FLG-8 Đồng hồ đo 448 loại cũ Giá đỡ kim : FL x 118GCS 10/70 Ø 1.4 Retainer: FLG-2 8/60 Ø 1.4	30	4200

* Đầu kim loại cũ cỡ 448 cần sử dụng kim chuyên dụng, trong khi đầu kim loại mới có thể sử dụng kim tiêu chuẩn..

Đặc điểm chung (NTD80)

Cơ chế cấp liệu mới：
Có thể điều chỉnh độ dài mũi khâu bằng cần gạt bên ngoài.

CS006: Chức năng mũi khâu rút gọn (Không bắt buộc)

B3 :Cơ chế cấp liệu mới Có thể điều chỉnh độ dài mũi khâu bằng cần gạt bên ngoài.

Cơ cấu cấp liệu được trang bị bộ gạt dầu để kiểm soát việc chắn dầu hiệu quả hơn.

HW : Tay quay có công tắc an toàn(Không bắt buộc)

Đặc điểm chung (NTD70)

• Sử dụng động cơ servo không trục, độ rung ít, tiếng ồn thấp, đường may đẹp hơn và quá trình tháo lắp thuận tiện hơn. (A)

• Cần lấy chỉ kim được cải tiến mới, dễ dàng điều chỉnh lượng chỉ và độ căng chỉ. (B)

• Có logo KINGTEX chống giả. (C)

• Sử dụng vật liệu gốm tại các bộ phận dẫn chỉ, giúp quá trình may trơn tru hơn và kéo dài tuổi thọ của máy. (D)

• Đèn LED được thiết kế mới với 5 mức điều chỉnh độ sáng có thể lập trình, dễ dàng đáp ứng các yêu cầu ánh sáng khác nhau và cũng giúp giảm mỏi mắt. (E)

• Bộ điều hợp thiết bị hút đa điều chỉnh được cấp bằng sáng chế có thể điều chỉnh theo yêu cầu của khách hàng để đạt được góc mong muốn. (F)

• Tất cả đầu máy đều có sẵn đế và lỗ vít, có thể lắp đặt mọi loại thiết bị và phụ kiện mà không cần thay nắp trước. (G)

• Cơ cấu cam kéo chỉ looper kiểu kín hoàn toàn mới, giúp đạt mục tiêu không rò rỉ dầu. (H)

• Trụ nhỏ với chu vi 148mm tính từ điểm rơi kim, thích hợp cho các thao tác may ống nhỏ. (J)

• Điều chỉnh vi mô chính xác cho độ sai lệch cần thiết giữa looper dưới và kim, có thể thực hiện bằng cách điều chỉnh chốt tinh chỉnh. (K)

• Hệ thống hút xơ vải mạnh mẽ đã được cấp bằng sáng chế, có thể loại bỏ phế liệu một cách dễ dàng và hiệu quả. (L)

• Thiết kế không gian may rộng hơn, có thể may các chi tiết lớn một cách trơn tru và dễ dàng. (M)

• Sử dụng bạc đạn kim trên trục khuỷu chính phía trên, có thể giữ nhiệt độ và độ ồn ở mức thấp nhất ngay cả sau khi vận hành lâu dài. (N)

• Thiết kế mới được cấp bằng sáng chế của bộ nâng chân vịt kiểu “ẩn”, kết hợp nam châm điện nâng chân vịt và khối đỡ đầu máy lại với nhau, vừa thẩm mỹ vừa chống rung. (P)
