Sự miêu tả

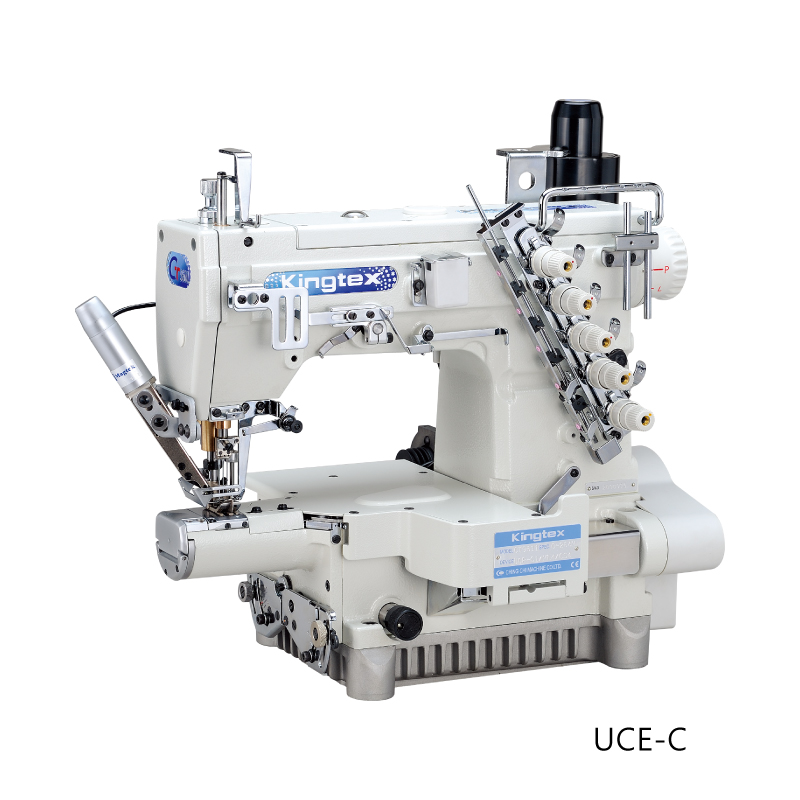

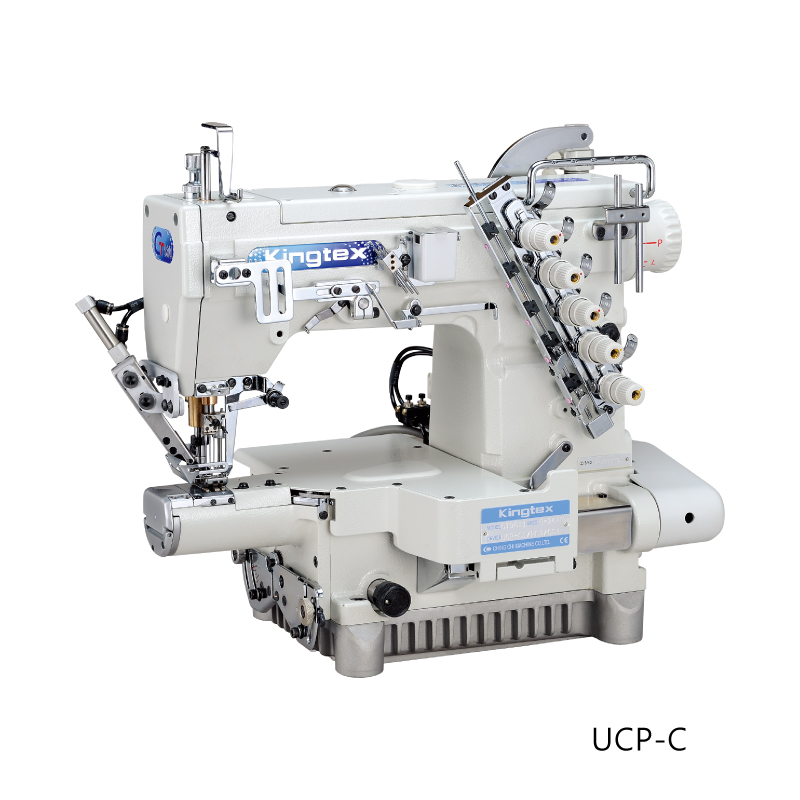

- UCP-C & UCE-C hù hợp với tất cả các máy dòng CT9700, nhưng chỉ cung cấp kèm theo đầu máy.

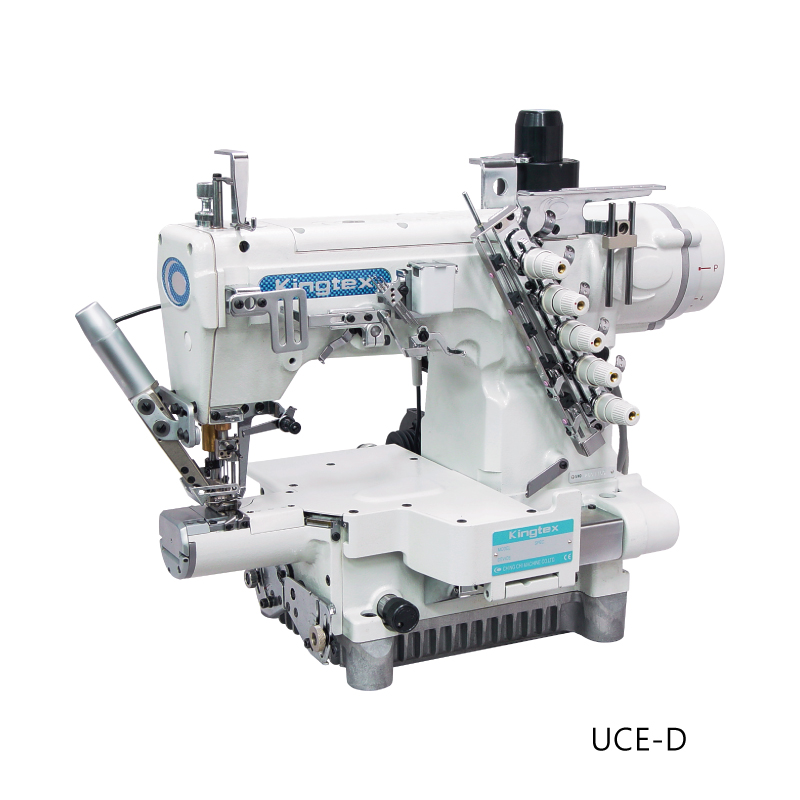

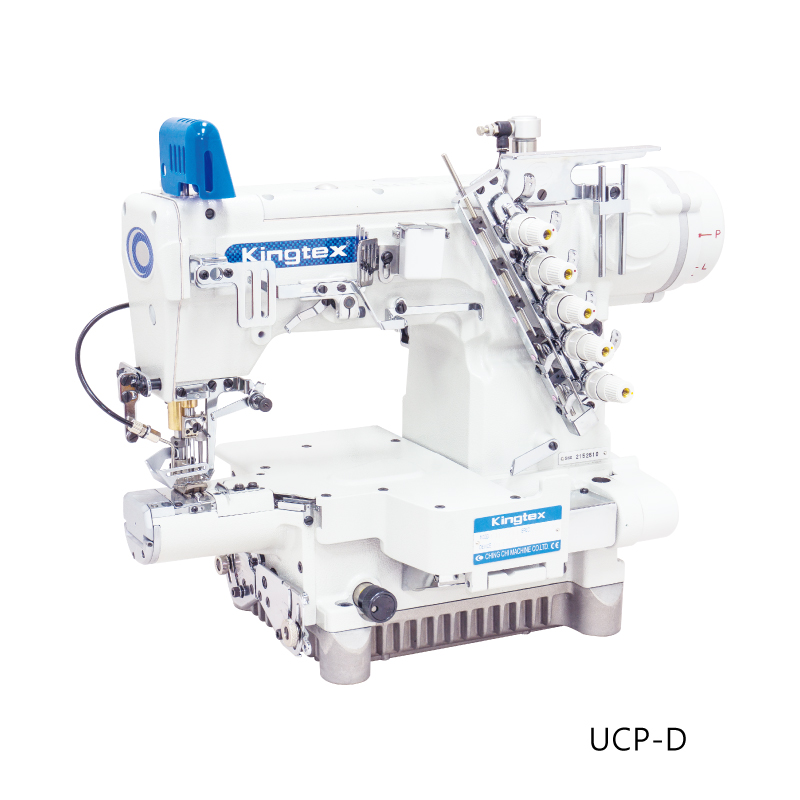

- UCP-D & UCE-D Phù hợp với tất cả các máy dòng CTD9700, nhưng chỉ cung cấp kèm theo đầu máy.
- Nên sử dụng cùng với động cơ servo AC hoặc động cơ điện (UCP-C, UCE-C)
- Pneumatic Type : Cần khí nén (5kg/cm2 hoặc 70PSI)
U
C
E
-
C
1
- Thiết bị cắt chỉ dưới gầm giường
- Model V: Máy liên động truyền động trực tiếp kiểu cánh tay nâng
- Công suất P:Loại khí nén E:Loại điện
- Sự kết hợp của các thiết bị
UCP-□□
Máy cắt chỉ loại khí nén
| UCP-□□□ | Bộ cắt chỉ dưới | Bộ cắt chỉ trên | Gạt chỉ (WPG) | Bộ nâng chân vịt | Van | Ứng dụng | Danh sách linh kiện |
|---|---|---|---|---|---|---|---|
| C1 | UTB06 | STB02 | - | ✓ | 2 | CT9711 |  |
| C2 | - | ✓ | ✓ | ||||
| C3 | STB02 | ✓* | ✓ | ||||
| C4 | - | - | ✓ | ||||
| C5 | UTG10 | ✓ | - | ✓ | 3 | CT9811 | |
| C6 | - | ✓ | ✓ | ||||
| CA | UTB06B | ✓ | - | ✓ | 2 | CT9760 | |
| CC | ✓ | ✓ | ✓ | ||||
| D1 | UTB07 | STB03 | - | ✓ | 2 | CTD9711 CXD2711 | |
| D2 | - | ✓ | ✓ | ||||
| D3 | STB03 | ✓* | ✓ | ||||
| D4 | - | - | ✓ | ||||
| D5 | UTG11 | ✓ | - | ✓ | 3 | CTD9811 | |
| D6 | - | ✓ | ✓ | ||||
| DA | UTB07B | ✓ | - | ✓ | 2 | CTD9760 CXD2760 |
|
| DC | ✓ | ✓ | ✓ |
* Đóng gói trong hộp phụ kiện
**Hậu tố nhóm UT khí nén, không có: SMC, C: CHELIC
UCE-□□
Máy cắt chỉ loại đàn hồi
| UCE-□□□ | Bộ cắt chỉ dưới | Bộ cắt chỉ trên | Bộ gạt chỉ (WPG) | Bộ nâng chân vịt | Ứng dụng | Danh sách linh kiện |
|---|---|---|---|---|---|---|
| C1 | UTC06 | STC02 | - | ✓ | CT9711 |
|
| C2 | - | ✓ | ||||
| C3 | STC02 | ✓* | ||||
| C4 | - | - | ||||
| D1 | UTC07 | STC03 | - | ✓ | CTD9711 CXM2711 |
|
| D2 | - | ✓ | ||||
| D3 | STC03 | ✓* | ||||
| D4 | - | - |
* Đóng gói trong hộp phụ kiện
Khí nén
| Khí nén | Áp suất không khí (kgf/cm2) | mức tiêu thụ * (lít/phút) |
|---|---|---|
| UCP (Chỉ cắt chỉ) | 4~5 | 10 |
| UCP + Máy cắt vải (CTD 9085/9311, CX 2085/2311) | 5~6 | 140 |
* Giá trị thực nghiệm để tham khảo
